ブランド：共立プロダクツ
製品名：抵抗膜式タッチパネル 変換基板キット
型番：KP-TPCONV
カテゴリ：センサー
型番：KP-TPCONV
カテゴリ：センサー
この製品をご購入の際は下記バナーよりご購入頂けます。
製品マニュアル
マイコン用の入力装置に便利なタッチパネル
抵抗膜式タッチパネル 変換基板キットの汎用キットです。

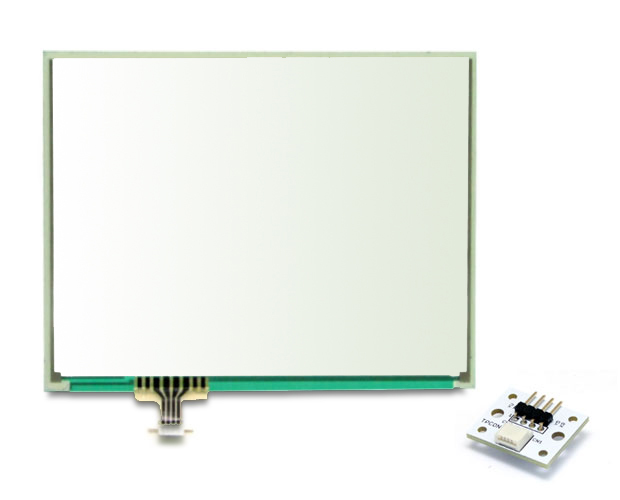

タッチパネル本体と、端子形状変換用の基板とコネクタやケーブルなどをセットにしました。
Arduinoをはじめとする各種CPUボードに接続するための汎用製品となっています。
タッチパネル本体と、端子形状変換用の基板とコネクタやケーブルなどをセットにしました。
Arduinoをはじめとする各種CPUボードに接続するための汎用製品となっています。
【製品仕様】
-
【使用上の注意】
- タッチパネルは非常に繊細な部品のため、無理な力を加えると破損する場合があります。
曲げやねじりの力を加えたり、鋭い物体で突いたりしないでください。 - 本製品の活用(タッチ位置の読み取り)には、基板への部品のハンダ付け作業、
別途CPUボード(マイコンボード)の用意、制御用プログラムの作成が必要となります。
本製品は汎用の接続形式となっており、特定のCPUボードに対象を定めておりませんが、
使用可否につきましてはユーザー様での検証・判断をお願いします。 - タッチパネルの仕様上、2点以上の同時検出(マルチタッチ)には対応しません。
検出面内の1点のみをタッチした場合に限り検出可能です。 - 抵抗膜式タッチパネル 変換基板キット：1枚

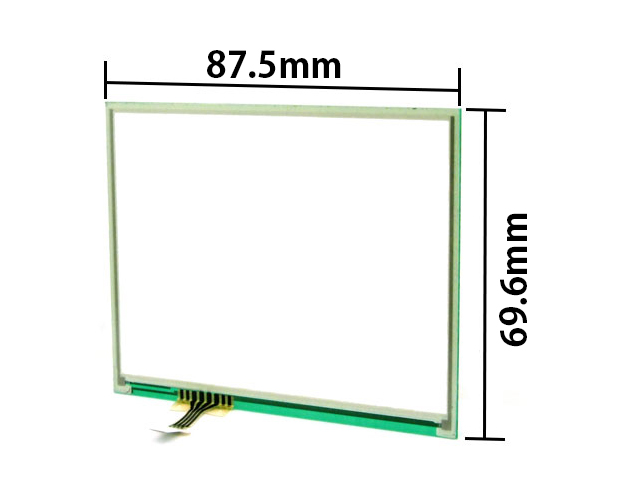

サイズ：87.5×69.6mm(外寸・実測) - 中継基板[TPCONV]：1枚
サイズ：24×20mm(コネクタ 要ハンダ付け) - タッチパネル端子用FPCコネクタ[CN1]：1個
- L型ヘッダーピン 4P[CN2]：1個
- QIケーブル 4S-1Px4(型番：311-214)：1本
ケーブル長：約30cm

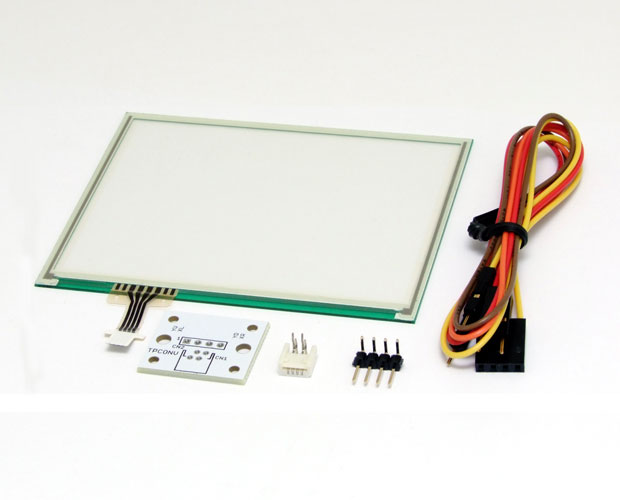

【セット内容】
【対象CPUボード】
「デジタル出力」「デジタル入力(内蔵プルアップの有効無効選択)」「アナログ入力」相互に切り替え可能なピンを4本以上備えるCPUボードが必要です。

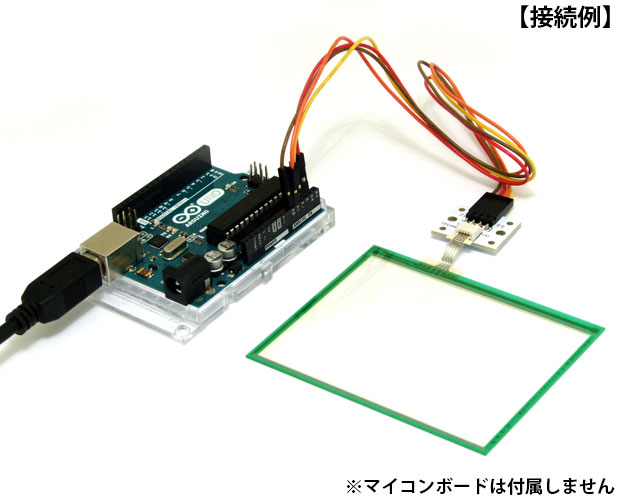

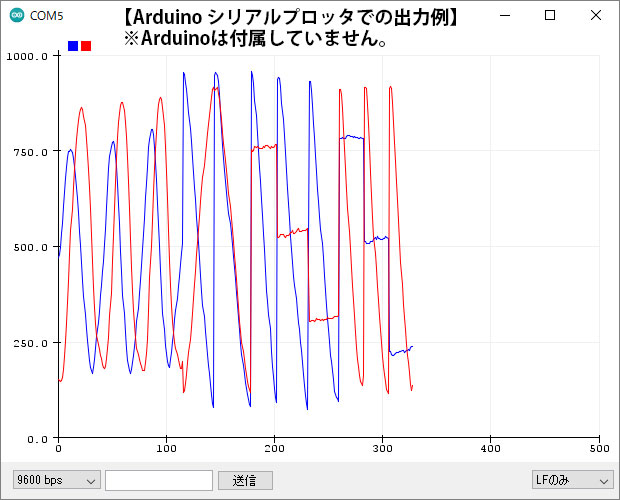

弊社ではArduino UNOで動作確認を実施しています。
(個別のCPUボードの対応可否についてはお答えいたしかねます)
【サンプルプログラムに関するご注意】
サンプルプログラムは無保証にて配布いたします。
プログラムの内容に関するご質問への回答・サポート等は行なっておりません。
ご理解の上、参考目的としてご利用ください。
