製品マニュアル
2.4W スピーカアンプ

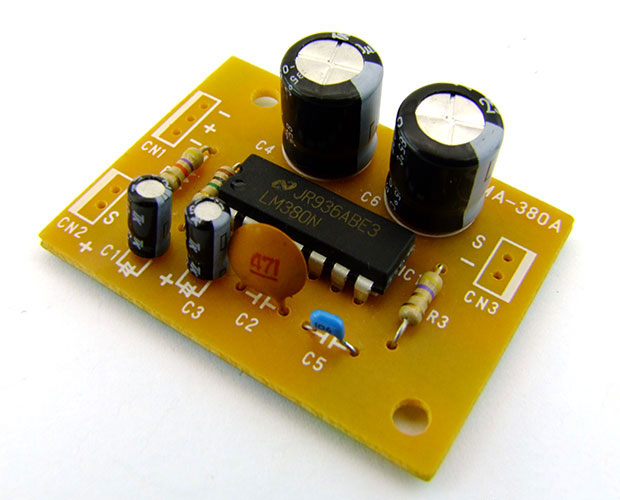

専用IC、LM380 を使ったスピーカアンプです。電圧ゲインは手頃な約50倍、実験や組込などに幅広く利用可能です。
【製品仕様】
- 動作電流：約350mA(12V 4Ω負荷時)
- 約200mA(12V 8Ω負荷時)
- 電圧ゲイン：約50 倍(+34db) 固定
- 入力：ラインレベル
- 出力：スピーカ(4 ～ 16Ω) 対応
- 最大出力： 約2.4W (12V 4Ω負荷時)、約1.5W (12V 8Ω負荷時)

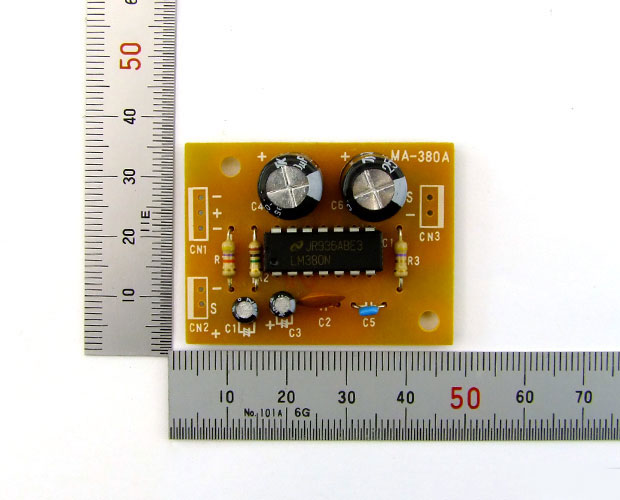

- 基板サイズ：W45×D34×H17mm

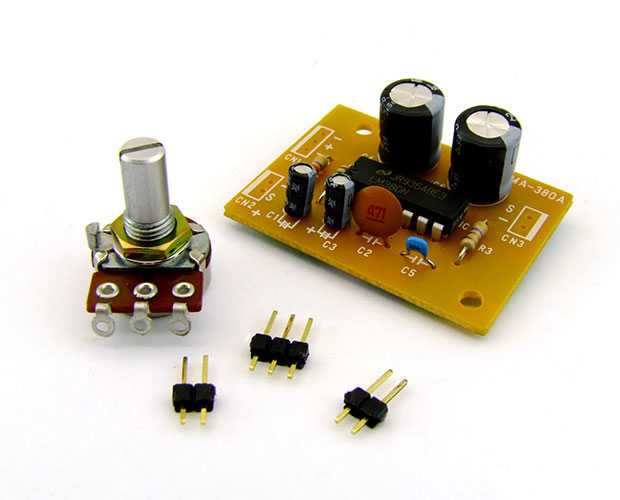

- 付属品：デテントボリューム×１
