ブランド:ワンダーキット/WonderKit
ワンダーキット
製品名:温度センサー3【キット】
型番:ON-DO3
カテゴリ:センサー

この製品をご購入の際は下記バナーよりご購入頂けます。
共立エレショップ
製品概要

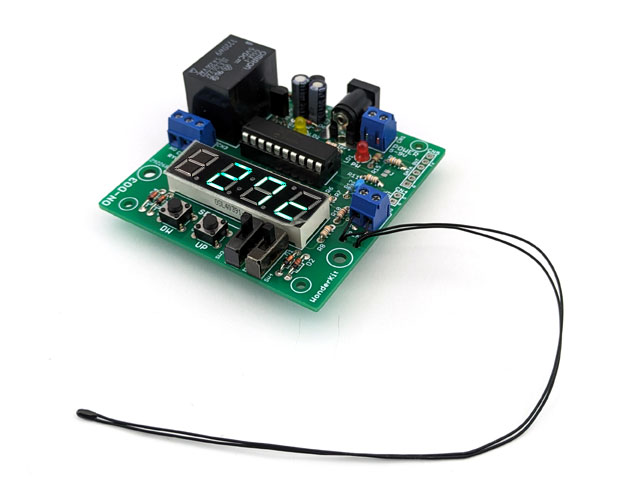

設定した温度以下または以上でリレー接点をON/OFFする制御基板

従来品(ON-DO2[0~70℃])と比べ、大幅に温度設定範囲がアップ[-35~105℃]しました。
また、リレー接点は最大10Aの開閉が可能なものを搭載し大電力を制御可能です。

設定値付近でのリレーのバタ付き(チャタリング)を防止するヒステリシス設定は、0(ヒステリシスなし)~5℃まで自由に設定可能なので、ほとんどの制御用途に使用できます。

表示温度データを「ASCIIキャラクタ」で出力しているので、「USB-シリアル変換ケーブル(別売)」などでパソコンと接続すれば計測データをパソコンに取り込むことが可能です。(ソフトウェア等の知識が必要です)

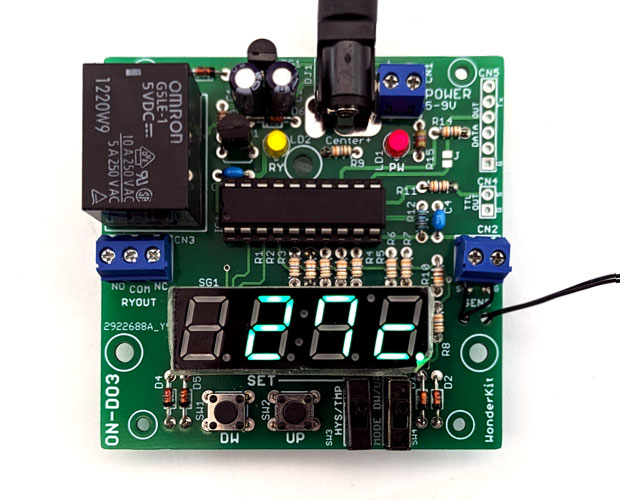

表示は液晶と違い、自発光する緑色7セグメントLEDにより暗い所でもハッキリと温度を視認することができます。

【製品仕様】

  • 電源電圧:標準DC6.0V(5.0~9.0V可)
    ・DCジャック:センタープラス φ2.1mm
    ・汎用端子:2P端子台
  • 動作電流:
    ・表示のみの時:最大 約45mA
    ・リレー動作時:最大 約110mA
  • 設定温度範囲:-35~105℃
  • ヒステリシス設定範囲:0~5℃
  • 基板動作温度範囲:約-20~70℃
    ※ただし、氷結および結露しないこと
  • 計測誤差:最大 ±1.6℃
  • 計測周期:約1秒
  • 表示: 緑色7セグメントによる3桁(整数値のみ)

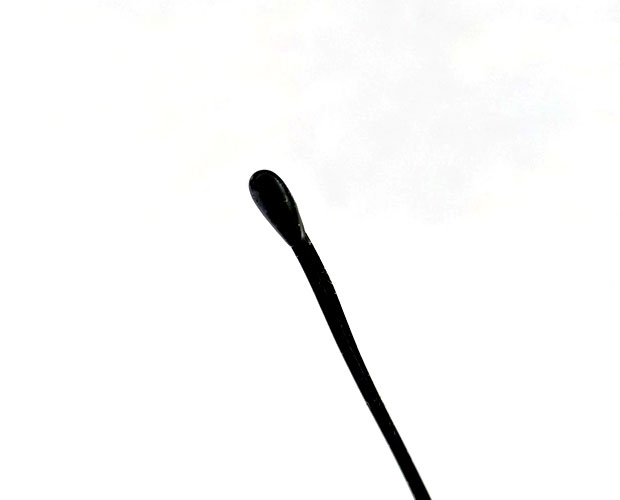

  • センサー:NTCサーミスタ 1個
    ・水中使用可 / センサー部 樹脂加工 耐熱-55~125℃
    ・コード長 約20cm /熱時定数 空気中7s

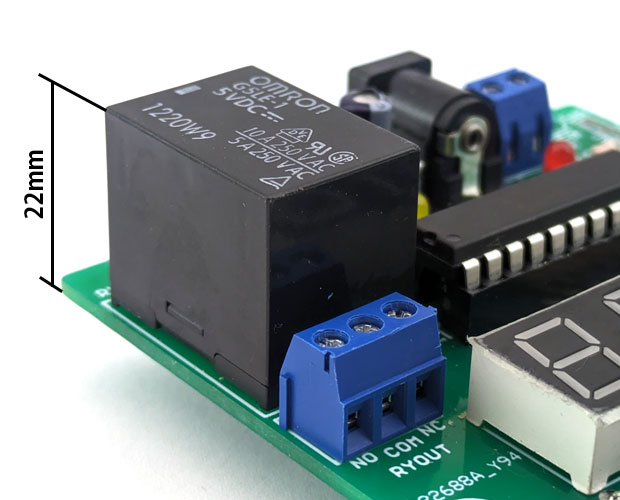

  • リレー:1個(1回路1接点)
    ・定格負荷:AC120V 10A / DC 30V 8A
  • リレー動作モード:2モード
    ・設定温度以上で、リレーON
    ・設定温度以下で、リレーON
  • データアウト:
    ・表示温度を出力[ASCIIキャラクタ]
  • TTLアウト:
    ・リレーオンの時「H:3.3~2.8V」
    ・リレーオフの時「L:0V」
    ※接続側に電流が流れる程、出力電圧値は降下します

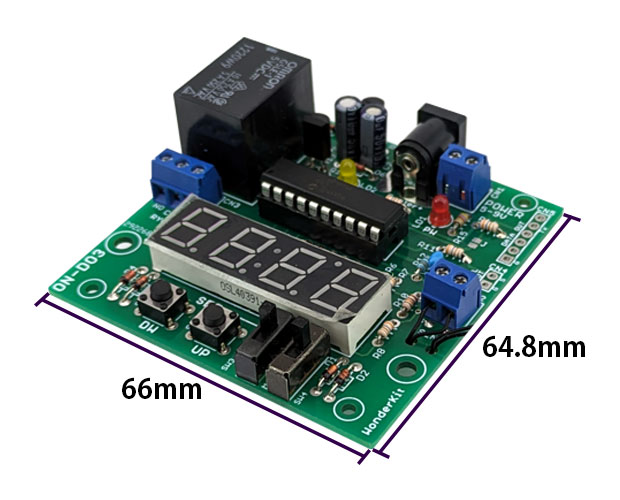

  • 基板サイズ:66.0(W)×64.8(D)×22.0(H)mm
  • ケース対応:WP8-10-4(別売・要穴加工)
    ※タカチ電機工業製 防水ケース

  • 【別売オプション】
  • ケース対応:タカチ電機工業製 WP8-10-4
    ※汎用ケースのため別途加工が必要です
  • データ出力対応:シリアル[UART]115200bps
    ・USB-シリアル変換ケーブル:KP-232R-3V3
    ・ヘッダーピン6P[2.54mm]:GS060-1061G-11
    ※パソコンにデータを取込む場合は上記パーツや「Tera Term」などのソフトウェアが別途必要です。
