ブランド：ワンダーキット/WonderKit
製品名：音が鳴る貯金箱 Lite
型番：PG-BK05
カテゴリ：その他
型番：PG-BK05
カテゴリ：その他
この製品をご購入の際は下記バナーよりご購入頂けます。
製品マニュアル
コインを入れると音が鳴る貯金箱！効果音3種類内蔵
音声再生ICを使用した、音が鳴る貯金箱の組み立てキットです。

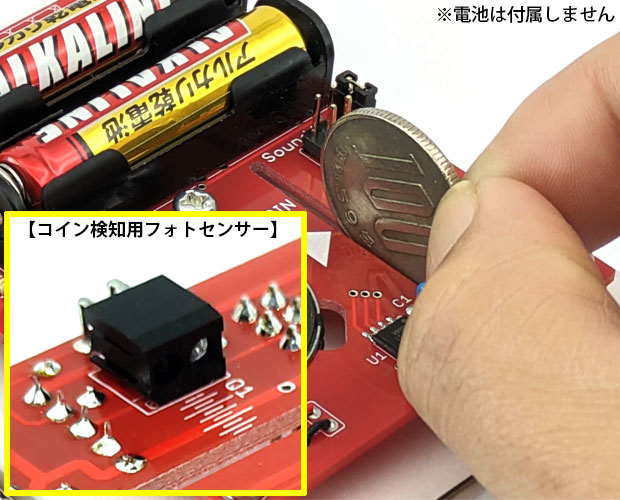

光学式センサーでコインを検知し、コインを投入口に通すと効果音が再生されます。
効果音は3種類から選択できます。

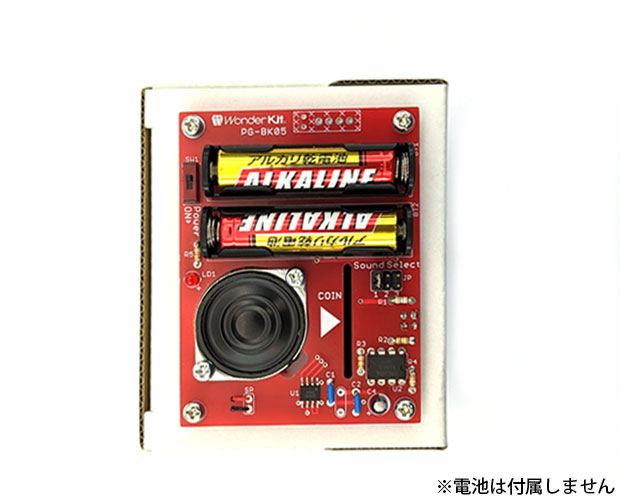

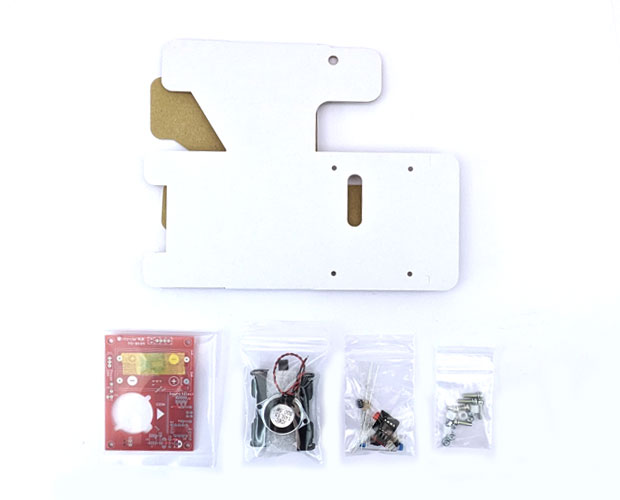

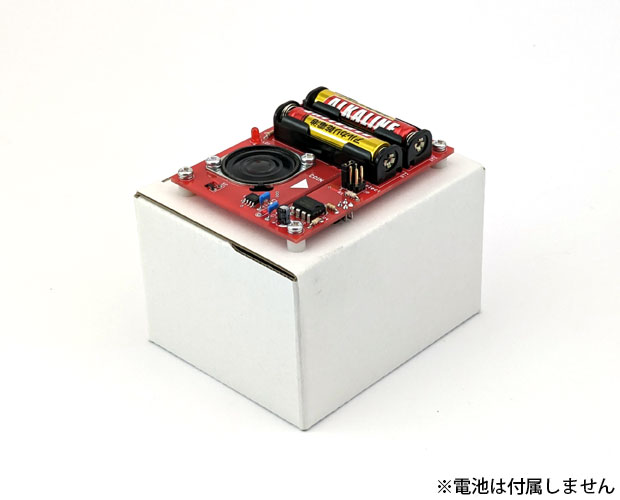

基板を取り付けるだけで貯金箱として使える、組み立て式の紙箱が付属します。
ネジ穴やコインの通し穴などは加工済みで、穴あけや糊付け作業が不要です。

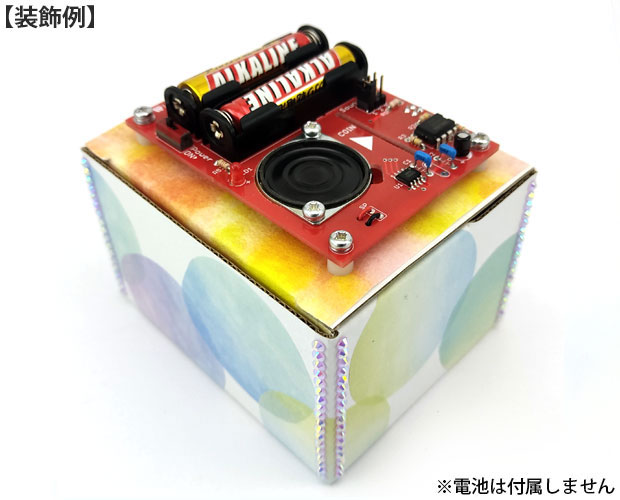

表面は絵を描いたり装飾がしやすい白色無地で、自由にデザインをお楽しみいただけます。
光学式センサーでコインを検知し、コインを投入口に通すと効果音が再生されます。
効果音は3種類から選択できます。
基板を取り付けるだけで貯金箱として使える、組み立て式の紙箱が付属します。
ネジ穴やコインの通し穴などは加工済みで、穴あけや糊付け作業が不要です。
表面は絵を描いたり装飾がしやすい白色無地で、自由にデザインをお楽しみいただけます。
【製品仕様】
- 電源電圧：DC2.7～3.6V 単4形アルカリ電池 × 2本(別売)
※ニッケル水素電池(充電池)は動作保証範囲外です - 消費電流：待機時平均 6mA / 動作時最大 60mA
- 使用IC：
・音声再生：CHV31(音声データ書込済)
・トリガ制御：555(CMOSタイプ) 相当品 - 検知方式：光学式(赤外線タイプ 反射型センサー)
- 対応硬貨：1円 / 5円 / 10円 / 50円 / 100円 / 500円硬貨
※2023年現在、製造発行されているもの
※著しく汚れたものの場合、反応しないことがあります - 硬貨待ち受け時間：通電中 常時
- 効果音：3種類(どれか一つを選択) 効果音選択ジャンパー(JP)で切替
・キャッシュレジスター
・歓声と拍手
・レベルアップ
※音の大きさは変更できません
※ユーザーによる音の変更はできません - 基板サイズ：80(D)×60(W)×19(H)mm
- 仕上サイズ(紙箱を含む)：約98(D)×80(W)×81(H)mm
- 組立・動作に別途必要なもの
・ハンダこて
・ハンダこて台
・ハンダ(糸ハンダ)
・ドライバー (＋) 1番
・単4アルカリ電池 × 2本 - あると便利な道具
・ピンセット
・ルーペ(拡大鏡)
・ハンダ吸取線(ハンダ付けを間違えた箇所の修正用)
