ブランド:ケイシーズ/KEISEEDS
ケイシーズ
製品名:シリアル接続リレーボード
型番:RBIO-1
カテゴリ:リレー制御ボード

関連製品情報>赤外線リモコン受信ボード

この製品をご購入の際は下記バナーよりご購入頂けます。
共立エレショップ
製品マニュアル
製品概要

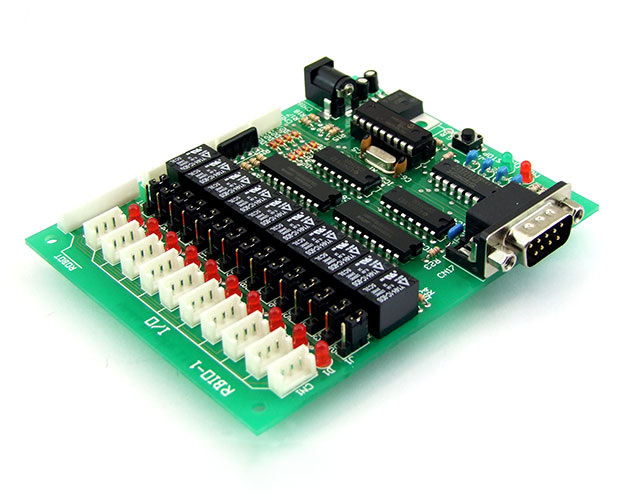

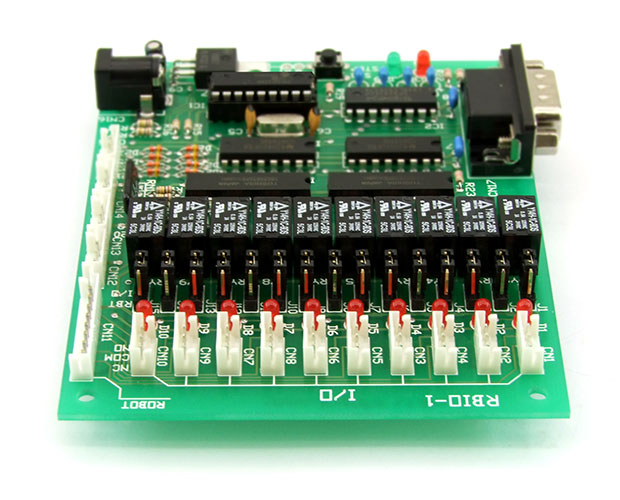

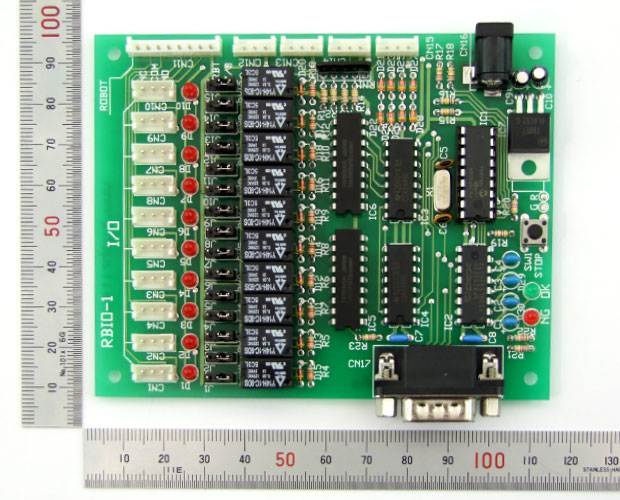

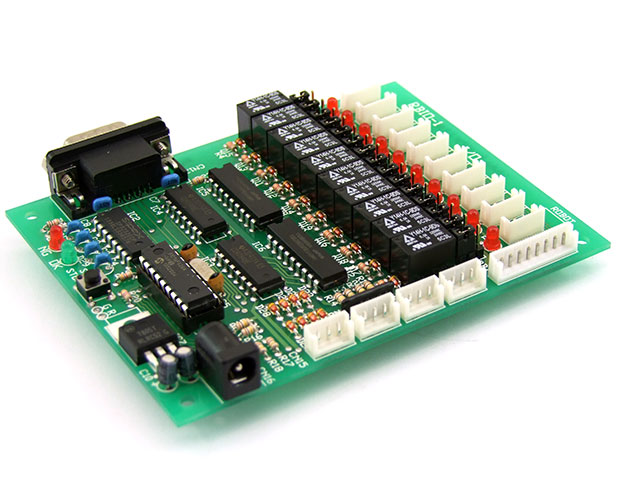

パソコンや各種小型端末のRS-232Cポートを通して10個のリレーをON/OFFできる汎用入出力ボードです。コントローラにはワンチップCPU(PIC16F628)を搭載しており、ホストパソコンからは簡単なコマンド(ASCII文字列)を送るだけで簡単にリレーをコントロールできます。
また、「ロボットアーム・MR-999」にダイレクト接続できるコネクタも備えていますので、ロボットプログラミングの入門としても最適です。
汎用の RS-232Cポートを持ち、ASCII文字列を送ることができるパソコンやボードであれば、機種に関係なく接続することができます。一部、特殊な仕様のRS-232Cポートでは利用できない場合があります。

【製品仕様】

  • 電源:DC9~12V
  • 電流:230mA(9V 時最大)、270mA(12V 時最大)
  • 電源端子:2.1φセンター+(プラス)、AC アダプタ入力

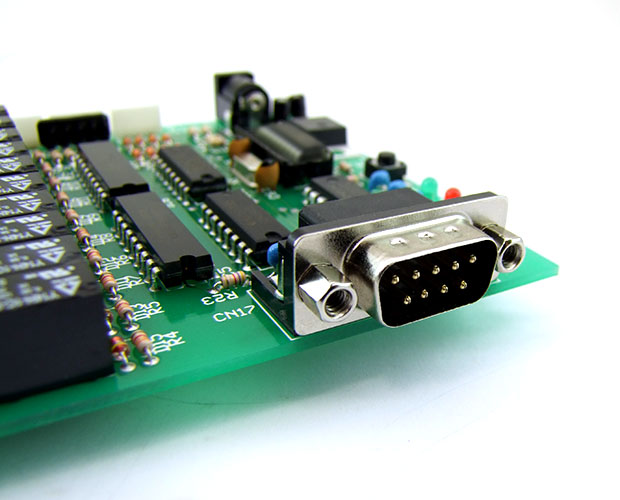

  • シリアル I/F:RS-232Cレベル /9600bps/8bit/パリティ無し /9pinオス DCE結線
  • 出力:10 組 / リレー接点 /NC,NO,COMの3線式
  • 接点容量:DC30V1A/AC125V0.5A
  • 入力:4 組 / 対 GND 接続接点入力/予備 5V 電源端子付き
  • 専用端子: ロボットアーム「MR-999」用:5 関節、正転、逆転、停止
  • コマンド:個別I/Oのコントロールコマンドおよびロボットアーム「MR-999」専用 コマンド
  • その他:リモート用電源 ON/OFFモード
  • ■必要な機器
    本ボードを動作(確認動作)させるのに必要な機材は以下の通りです。
  • 電源:9V~ 12Vの安定化された300mA程度を供給できること。プラグは2.1φセンター+(ワンダーキット製 WN-09130P、WN-12100Pなど)
  • シリアル端子を持ったパソコンまたは各種小型端末
  • 232Cストレートケーブル。本基板側にはD-SUB9Pinのオスが実装されていますので、ケーブル 側はD-SUB9Pinのメスになります。コントローラ(パソコンや各種小型端末)側は一般に9か25Pですが、機械の説明書を参照して適合するケーブルを入手してください。(オプションのケーブルセットはWindowsマシン及びMacintoshのシリアル装備モデルでの動作確認済みです) また各種小型端末の場合は特殊ケーブルや232C用レベルコンバータが必要な場合もあります。
  • ※注意:本基板の電源は最大 12Vで、車のバッテリーでも動作可能です。しかし、車のバッ テリーの様な供給能力の大きい電源から供給する場合は、短絡事故等で火災になる場合があ りますので、必ず途中にヒューズを挿入してご利用ください。
