ブランド:ワンダーピュア/WonderPure
ワンダーピュア

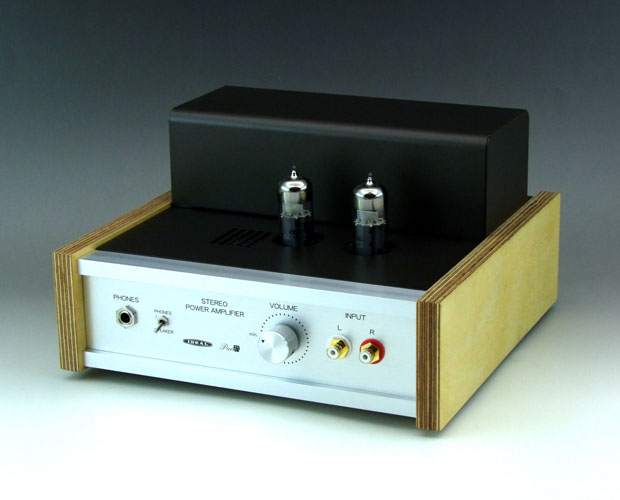

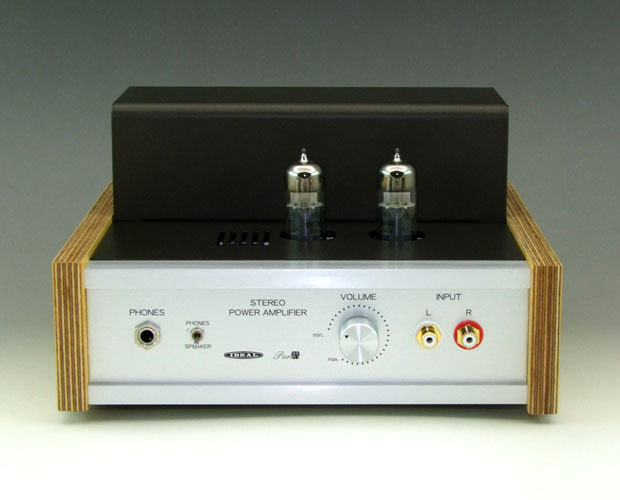

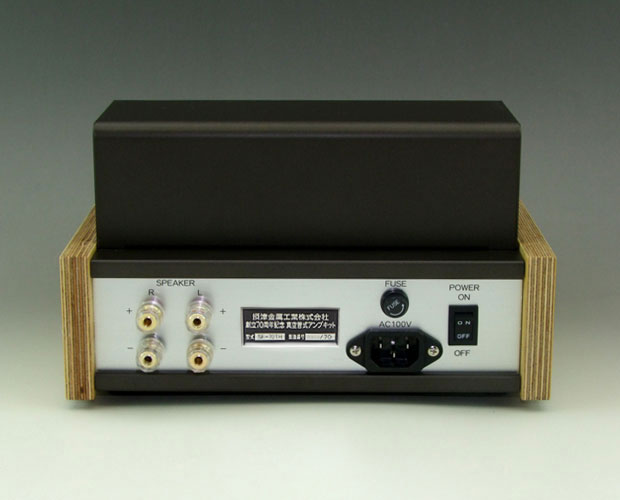

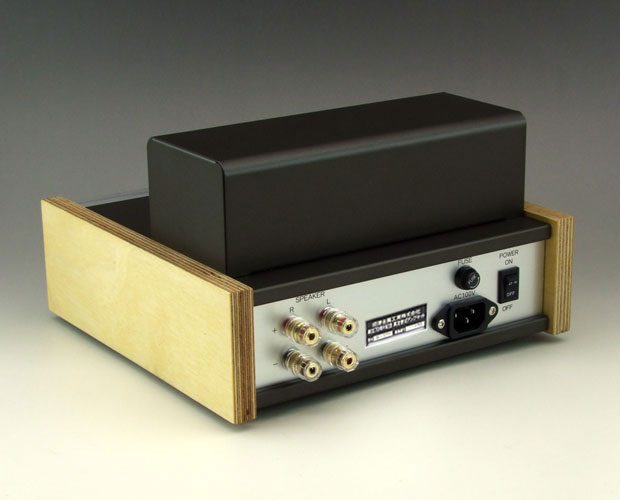

製品名:真空管アンプ組立キット
型番:SE-70TH
カテゴリ:アンプ(アンプ周辺機器)

この製品をご購入の際は下記バナーよりご購入頂けます。
共立エレショップ
製品マニュアル

PDFアイコン 詳細資料/PDF(公開用にページ数を制限)
※商品付属の説明書は全26ページあります

製品概要

「IDEAL」ブランドでおなじみ、「摂津金属工業株式会社」の創業70周年モデル

ベテランマニアのサブ機としての使用を想定して設計・開発いたしました。ポピュラーな複合管「6BM8」を採用しつつも「3極管接続」そして「無帰還」回路を採用。その結果、無帰還ならではのソフト&クリアな高音質を実現しました。小口径フルレンジユニットを採用した小型・高音質スピーカーと組み合わせたニアフィールドリスニングで真価を発揮します。

    ■主な特長
  • ケースは、このモデルのために「摂津金属工業」が新たに設計・製作。
    1960年代の真空管アンプケースのデザインを継承し復刻したものです。
    ・ネジが見えない、こだわりのデザイン。

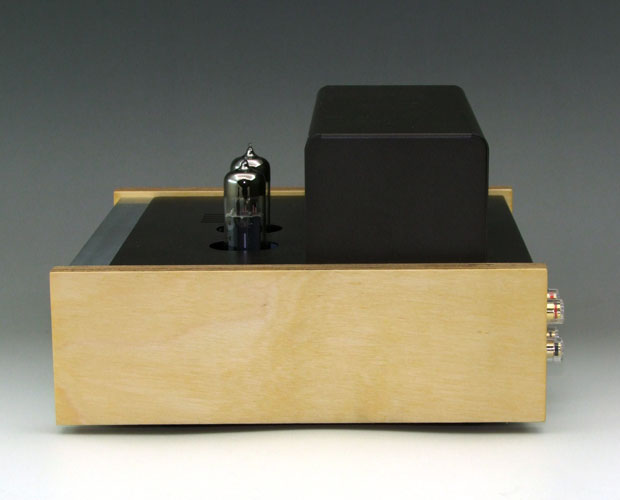

    ・側板は積層模様が美しい「ホワイトバーチ合板」を採用。
     DIY感覚で自分好みの仕上げを楽しめます。
    ・製造番号を刻印したアルミプレート付属。

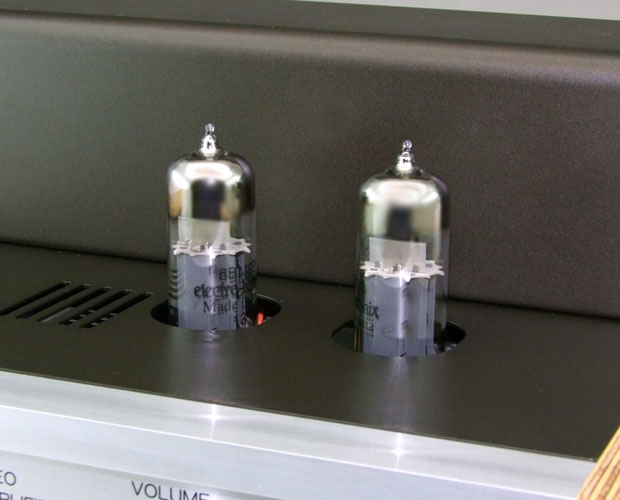

  • アンプ部はポピュラーな複合管「6BM8 (ECL82)」を採用し、「3極管接続」および「無帰還」回路によりベテランマニアにも満足いただけるソフト&クリアな音質を実現しました。
    ・ヘッドホン出力回路内蔵
    ・オーディオ用大型ボリュームなど、こだわりパーツを厳選して採用。
  • すべての組立工程をカラー写真で解説した、わかりやすい「組立説明書」つき。

【製品仕様】

  • 使用真空管:6BM8
  • 電源電圧:AC100V (50/60Hz)
  • スピーカー出力:
    ・1.5W+1.5W (8Ω THD10% 1kHz)
    ・対応インピーダンス:6~8Ω
  • ヘッドホン出力:
    ・100mW+100mW (30Ω THD=1.0% 1kHz)
    ・対応インピーダンス:16~100Ω
  • 入力:
    ・ラインレベル
    ・入力インピーダンス:10kΩ
  • 消費電力:約30W
  • 外形寸法:250(W)×145(H)×240(D)mm
  • 重量:約4.5kg
