ブランド:ワンダーキット/WonderKit
ワンダーキット

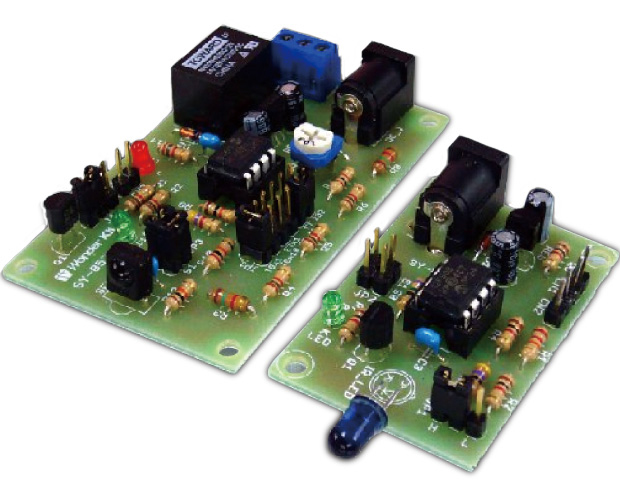

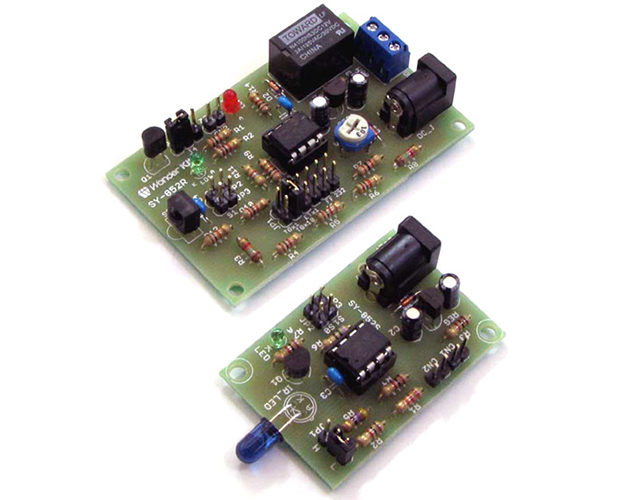

製品名:通過センサー2【キット】
型番:SY-852
カテゴリ:センサー

この製品をご購入の際は下記バナーよりご購入頂けます。
共立エレショップ amazon ヨドバシカメラ
製品マニュアル
製品概要

移動物体を検知

赤外線を利用した通過センサーキットです。送光部と受光部の間の赤外線を遮断することでリレーを動作させます。
マイコン制御による混線防止の機能で同一エリア内で最大3台のペアを同時使用することができます。

送受光間は最大距離8mまで可能です。

【製品仕様】

  • 電源電圧:送光側 DC12V(DC6~13V可) / 受光側 DC12V(DC9~13V可)
  • 動作電流:送光側 約1.5mA  /  受光側 約37mA
  • リレー定格負荷:AC125V 3A (抵抗負荷)
  • リレー接点構成:1c接点
  • 動作モード:2種(タイマー、サイクリック[フリップフロップ])
  • 遮光検出の認知:0.15秒以上 (高速モード時 0.01秒以上)の遮断が必要
  • タイマー時間:約0.2~25秒 又は 2~250秒
  • 基板サイズ:送光側 W46.6×D31.6×H14.8  /  受光側 W66.8×D41.8×W15.5mm
  • 送受信間距離:最大8m ※周辺環境により変化します
  • 【注意】:旧製品(SY-85)とはセンサーの検出時間(応答速度)に大きな差がございます。高速で移動する模型の車などのラップタイム計測などにはご使用いただけないことがありますのでご注意ください。送受信機の近くに太陽光や蛍光灯、LED照明などの強い光源がある、近辺で赤外線リモコンを使用するなどで誤動作する恐れがございますのでご注意ください。
