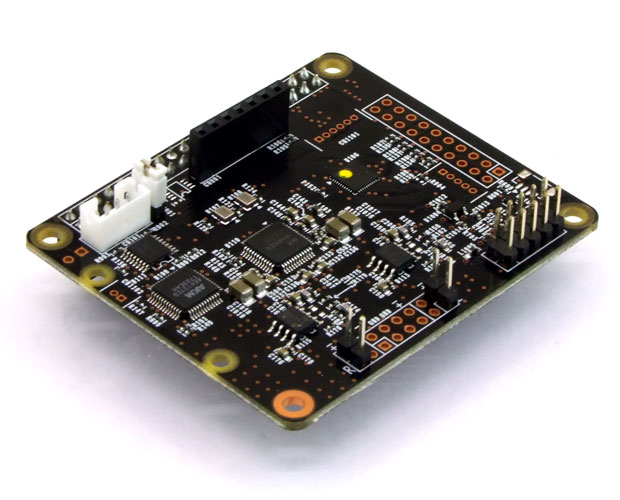

製品名：Raspberry Pi用ハイエンドDAC基板完成品
型番：Terra-Berry DAC2＋
カテゴリ：PCオーディオ
製品名：Raspberry Pi用ハイエンドDAC基板完成品
型番：Terra-Berry DAC2＋
カテゴリ：PCオーディオ
関連製品情報＞AVIOT オーディオグレードアルミケース
この製品は販売終了しました。
製品マニュアル
より使いやすくマイナーチェンジ！
PCMとDSD両対応の高性能DAC「AK4490」を採用したラズパイ用ハイエンドDAC
【WP-DAC4490後継品】
●Terra-Berry DAC2＋で強化されたポイント
・CPUヒートシンク付きRaspberry Pi及びAVIOT CASE 01の銅製シールド取付に対応するため、
基板裏のコンデンサを薄型に変更しました。(POSCAP)
・DC5Vの周辺機器(ディスプレイ等)に電源を供給できるようにしました。
・I2C OELD Switch 用ポート(シリアルポート)を追加しました。
※他の電気的な仕様はTerra-Berry DAC2と互換性があります。
※シリアルポートと+5V端子はコネクタが実装されていません。

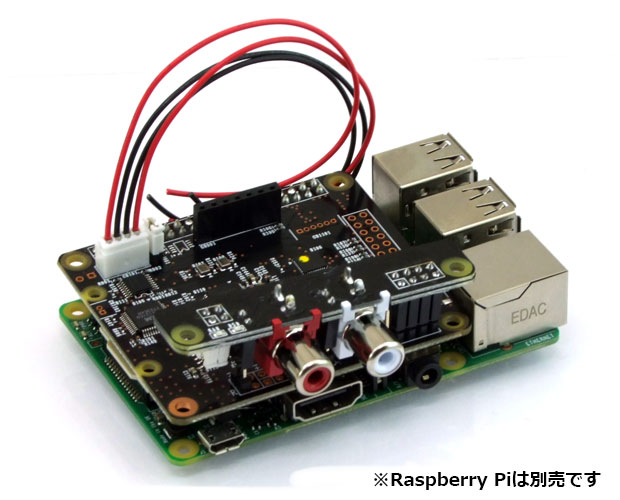

●Raspberry Pi コネクタに接続できるI2S接続DAコンバータ：
・4層の高密度基板設計によりDAC+SRC+MCUを同一基板に搭載
●高性能 DAC AK4490(AsahiKASEI)搭載
・PCM 32bit 768kHz
・2.8MHz, 5.6MHz, 11.2MHz DSD入力対応
・強ジッタ耐力
・低歪差動出力
・THD+N: -112dB
・DR, S/N: 120dB
●高性能SRC(Sample Rate Converter) (AsahiKASEI)搭載
・I2S信号はSRCで高精度低ジッタークロックに変換
・4つの出力モードPCM→PCM / DSD→DSD / PCM→DSD / DSD→PCMに対応
・PCM/DSDは各サンプリング周波数で最高周波数にアップサンプリング
PCM：44.1KHz, 88.2KHz, 176.4KHz, 352.8KHz→705.6KHz
PCM：32KHz, 48KHz, 96KHz,192KHz,384KHz→768KHz
DSD：DSD2.8MHz, DSD5.6MHz→DSD11.2MHz
※CD信号もハードウェアで高音質にアップサンプリング
●高音質設計：

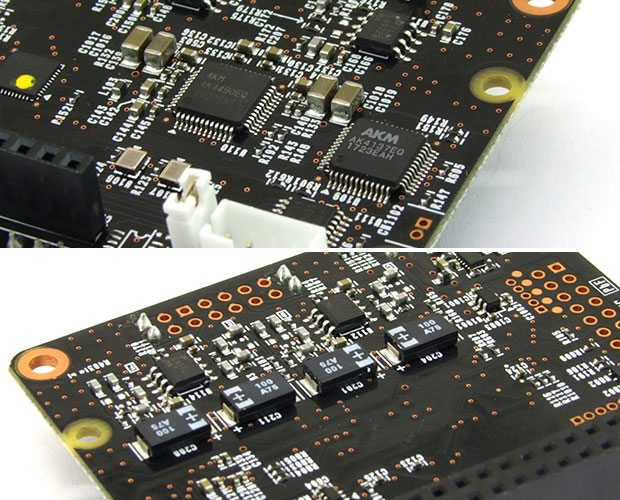

・アナログ部は高音質オペアンプを±2電源で駆動し、高音質コンデンサを採用
・バランス出力、アンバランス出力装備
・4層基板を採用し専用GND層を使うことにより超低ノイズ設計
・Raspberry Pi への電源はDAC電源と完全に分離して供給しノイズの侵入を防止
(※microUSBからRaspberry Pi へ電源を供給する必要はありません)
※DSD再生について：
・I2S信号でDoPで再生される場合はDSD2.8MHzまでとなります。
・DSD2.8MHzはDSD11.2MHzにアップサンプリングして再生可能です。
【注意事項】
Linuxドライバーソフト(ALSA)の関係でRaspberry PiからTerra-Berry DACへ出力される信号は
PCMは192KHz,DSD2.8MHzまでとなります。
Terra-Berry DACはアップサンプリングしてPCM705.6/768kHz DSD11.2MHz で再生します。
ALSAが今後アップデートされた場合はより高い性能で楽しむことができます。
●Terra-Berry DAC2＋で強化されたポイント
・CPUヒートシンク付きRaspberry Pi及びAVIOT CASE 01の銅製シールド取付に対応するため、
基板裏のコンデンサを薄型に変更しました。(POSCAP)
・DC5Vの周辺機器(ディスプレイ等)に電源を供給できるようにしました。
・I2C OELD Switch 用ポート(シリアルポート)を追加しました。
※他の電気的な仕様はTerra-Berry DAC2と互換性があります。
※シリアルポートと+5V端子はコネクタが実装されていません。
●Raspberry Pi コネクタに接続できるI2S接続DAコンバータ：
・4層の高密度基板設計によりDAC+SRC+MCUを同一基板に搭載
●高性能 DAC AK4490(AsahiKASEI)搭載
・PCM 32bit 768kHz
・2.8MHz, 5.6MHz, 11.2MHz DSD入力対応
・強ジッタ耐力
・低歪差動出力
・THD+N: -112dB
・DR, S/N: 120dB
●高性能SRC(Sample Rate Converter) (AsahiKASEI)搭載
・I2S信号はSRCで高精度低ジッタークロックに変換
・4つの出力モードPCM→PCM / DSD→DSD / PCM→DSD / DSD→PCMに対応
・PCM/DSDは各サンプリング周波数で最高周波数にアップサンプリング
PCM：44.1KHz, 88.2KHz, 176.4KHz, 352.8KHz→705.6KHz
PCM：32KHz, 48KHz, 96KHz,192KHz,384KHz→768KHz
DSD：DSD2.8MHz, DSD5.6MHz→DSD11.2MHz
※CD信号もハードウェアで高音質にアップサンプリング
●高音質設計：
・アナログ部は高音質オペアンプを±2電源で駆動し、高音質コンデンサを採用
・バランス出力、アンバランス出力装備
・4層基板を採用し専用GND層を使うことにより超低ノイズ設計
・Raspberry Pi への電源はDAC電源と完全に分離して供給しノイズの侵入を防止
(※microUSBからRaspberry Pi へ電源を供給する必要はありません)
※DSD再生について：
・I2S信号でDoPで再生される場合はDSD2.8MHzまでとなります。
・DSD2.8MHzはDSD11.2MHzにアップサンプリングして再生可能です。
【注意事項】
Linuxドライバーソフト(ALSA)の関係でRaspberry PiからTerra-Berry DACへ出力される信号は
PCMは192KHz,DSD2.8MHzまでとなります。
Terra-Berry DACはアップサンプリングしてPCM705.6/768kHz DSD11.2MHz で再生します。
ALSAが今後アップデートされた場合はより高い性能で楽しむことができます。
【製品仕様】
- オーディオDAC：旭化成 AK4490EQ
※ご参考：AK4490EQデータシート(PDF) - PCM：32bit 768kHz
- DSD：2.8MHz,5.6MHz,11.2MHz 対応
- THD+N：－112dB
- DR,S/N：120dB
- 電源電圧：DC5V
- PCM/DSDともに最高周波数にアップサンプリング
- 高音質
・高音質オペアンプを±2電源で駆動

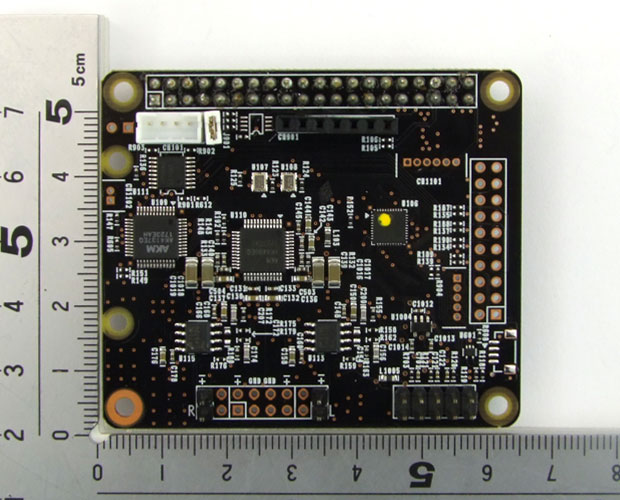

・バランス＆アンバランス出力装備 - 基板サイズ：65(W)×55(D)×20(H)mm

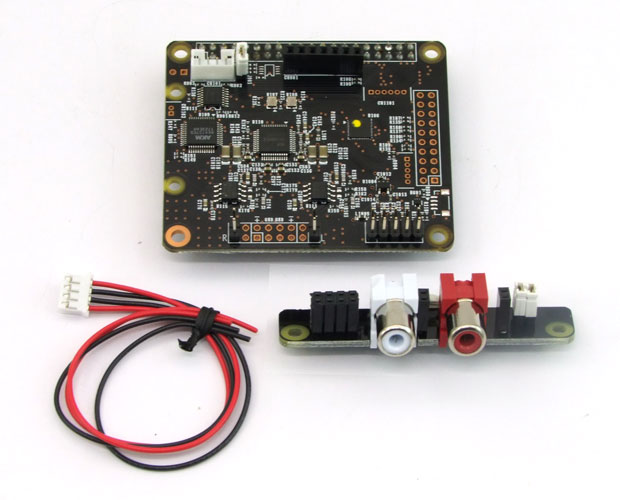

- 付属パーツ：
・QIハーネス 150mm 2本

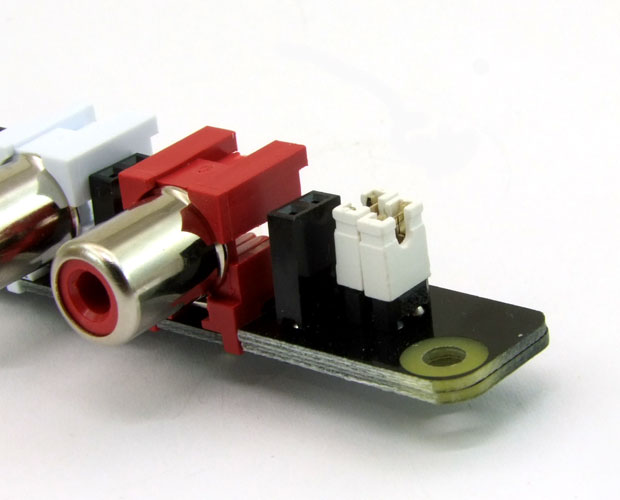

・RCA基板(ショートジャンパー付) - 対応ケース：AVIOT Raspberry Pi 対応オーディオグレードアルミケース / CASE 01
- 設計・開発：テラテクノス株式会社
