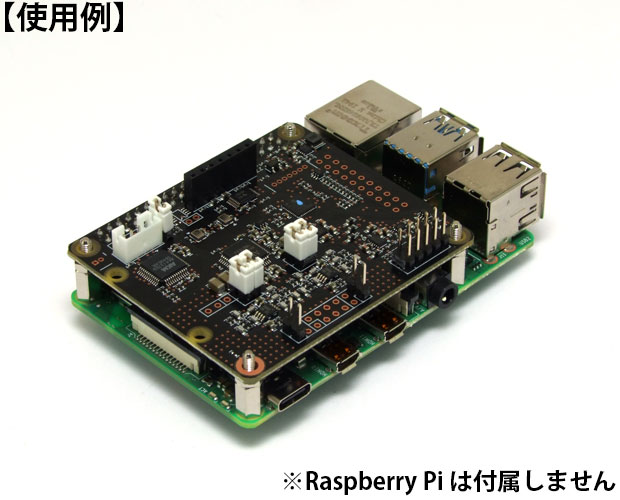

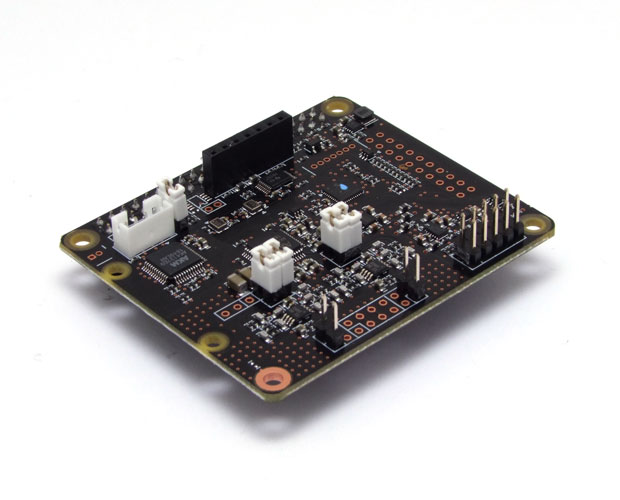

製品名:RaspberryPi用ハイエンドDAC基板完成品
型番:Terra-Berry DAC3
カテゴリ:PCオーディオ

関連製品情報>Terra-Berry DAC3用RCA端子基板
関連製品情報>Terra-Berry DAC3用RCA端子基板
関連製品情報>Terra-Berry DAC3用出力トランス


この製品は販売終了しました。
製品マニュアル
製品概要

RaspBerry Pi用DACとして最高性能を誇るTerra-Berry DACが第4世代に進化!!

  • オーディオ用DAC-ICは新しく「AK4493」を搭載して音質にさらに磨きがかかりました。
  • DAC用アナログ電源にはAKM製低ノイズ・高PSRR AK1110を採用。
  • オペアンプは、TI製低ノイズ、低歪SoundPlusTM OPA1692を採用。
  • オペアンプは±5V電源で、DAC用のカップリングコンデンサレスにして、低域と高域の再生能力を向上させました。
  • DAC出力とオンボード出力回路を切り離すことができ、拡張基板で音質に関係するアナログ回路をカスタマイズ可能となり、出力トランスや自作の出力回路を搭載することができます。

【製品仕様】

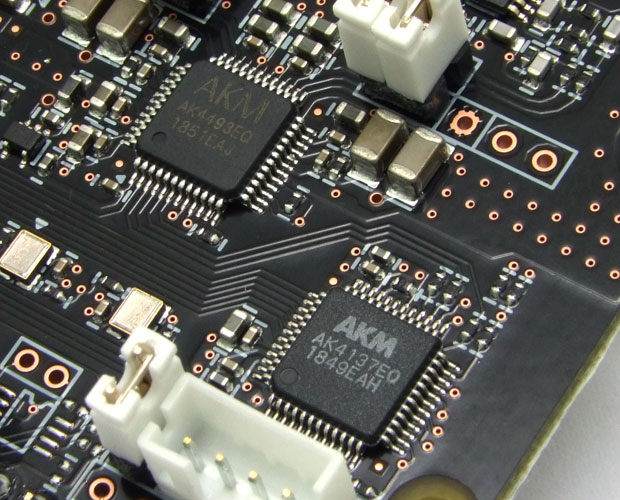

  • オーディオDAC:旭化成 AK4493EQ
  • サンプルレートコンバータ:旭化成 AK4137EQ
  • オペアンプ:TI OPA1692
  • PCM:705.6KHz/32bit or 768KHz/32bit
  • DSD(DoP):11.2MHz
  • THD+N:-133dB
  • DR,S/N:123dB(2Vrms)/125dB(大振幅モード)/126dB(MONOモード)
  • 電源電圧:DC5V
  • PCM/DSDともに最高周波数にアップサンプリング
  • 高音質
    ・高音質オペアンプを±2電源で駆動
    ・バランス&アンバランス出力装備

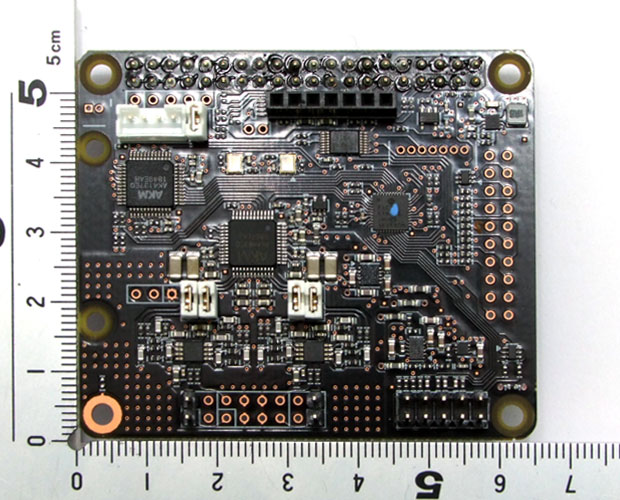

  • 基板サイズ:65×56mm

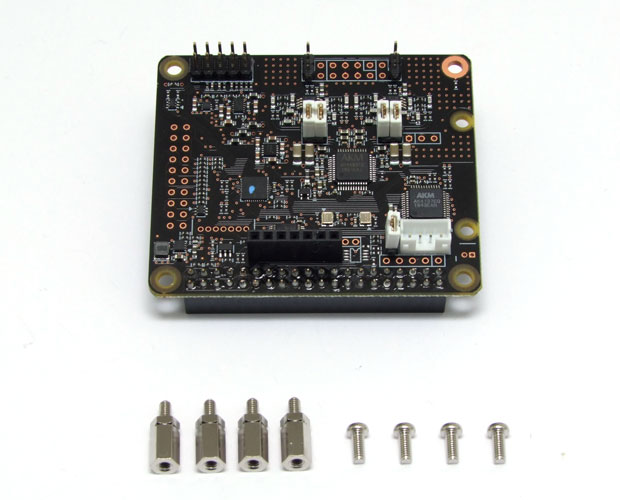

  • 付属パーツ:
    ・ネジ付き金属スペーサー 10MM ×4本
    ・M2.6×5mm ナベネジ ×4本
  • 設計・開発:テラテクノス株式会社
