ブランド:ワンダーキット/WonderKit
ワンダーキット

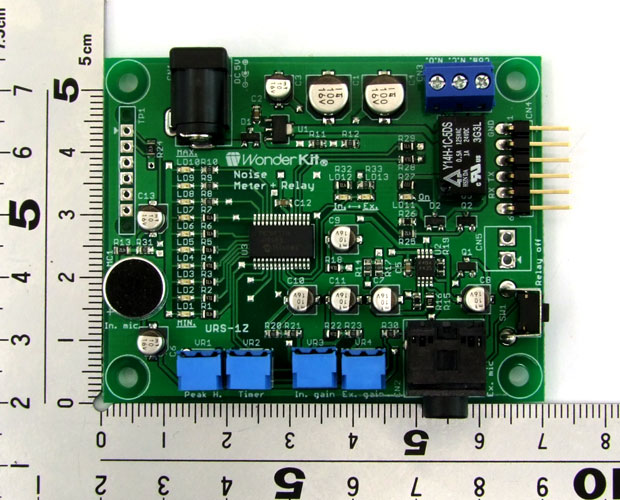

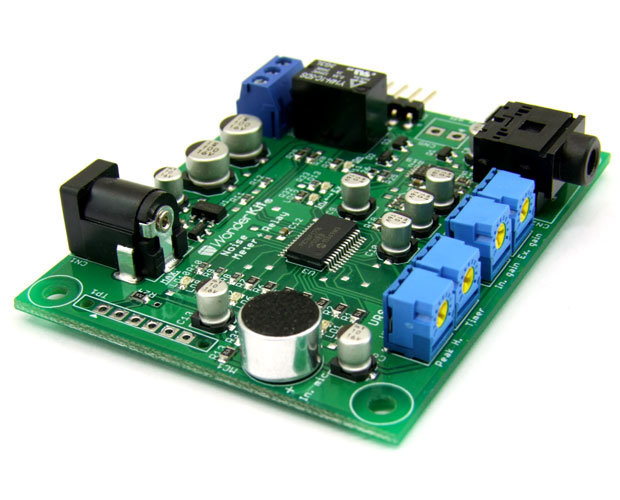

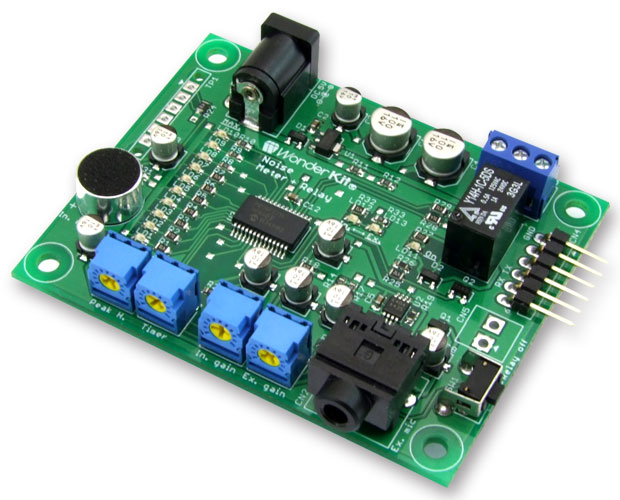

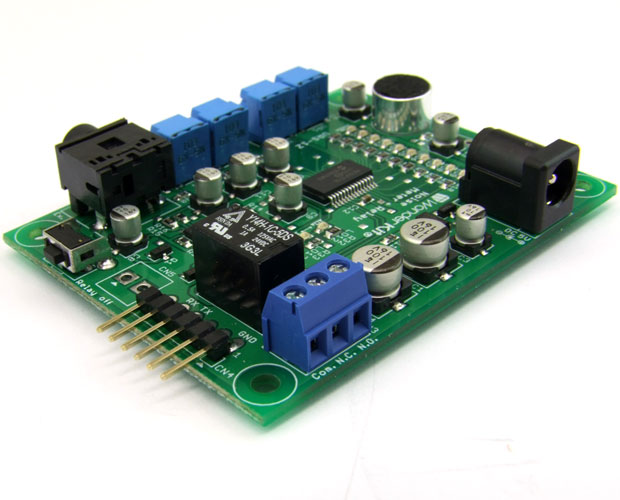

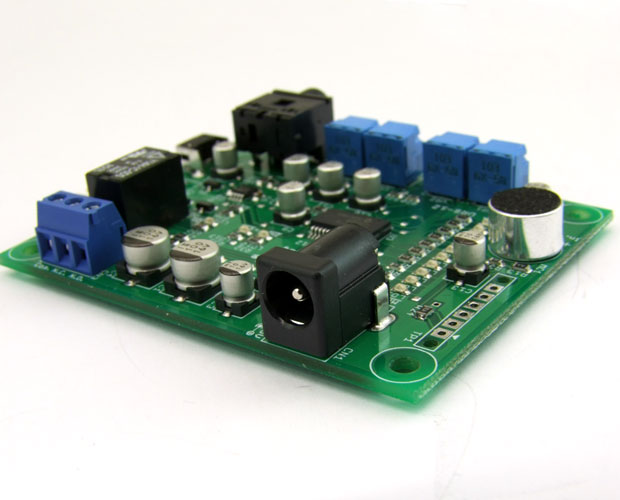

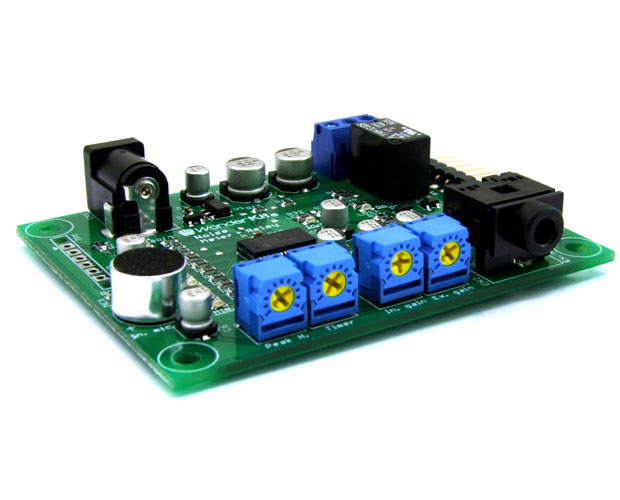

製品名:音圧レベルリレー【基板完成品】
型番:URS-1Z
カテゴリ:センサー

関連製品情報>USB-シリアル変換ケーブル

この製品をご購入の際は下記バナーよりご購入頂けます。
共立エレショップ
製品マニュアル
製品概要

音の大きさでリレーが動く

■入力された音の大きさを測り、一定レベルに達したときにリレーをON にする「音圧レベルリレー」です。
 音声をきっかけとした外部機器の制御が行えます。
■音圧レベル表示LEDを10点搭載し、レベルメータとしても使えます。
■音声入力は2系統で、基板実装の内蔵マイクと、外付けのダイナミックマイク(別売)からの入力切り替え
 が可能です。
■シリアル信号での外部操作にも対応しています。

【製品仕様】

  • 電源電圧:5V(4.5~6V)
  • 動作時電流:無音時8mA、最大60mA
  • 音声入力:2系統
    ※内蔵マイクおよび外部ダイナミックマイク(別売)から一方を選択
  • 音圧レベル表示:LED10点
  • ピークホールド表示時間:0~約9.9秒で設定可
  • リレー出力:1回路2接点(定格DC24V 1A、AC125V 0.5A)
    ※内蔵マイク使用時:約55~80dBでON
  • タイマーモード設定:全32種[オフ・タイマー30種(約0.5~600秒)・ホールド]
  • 推奨シリアルケーブル:KP-232R-3V3(6ピン3.3V品)
  • 基板サイズ:W70×D55×H12mm
  • ※外部マイクに「コンデンサマイク」は使用できません。
    ※入力切替の設定(内蔵⇔外部マイク)は、コントローラに記録されます。
     次回以降の動作は、最後に設定した入力源で動作します。
