ブランド：ワンダーピュア/WonderPure
この製品は販売終了しました。
製品マニュアル

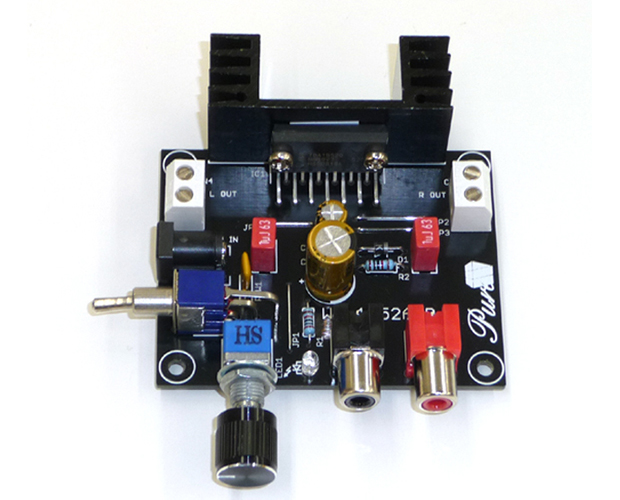

高音質アナログパワーアンプの完成基板！
- 誰もが認める音の良さ!! フィリップス製アナログパワーIC「TDA1552Q」を採用
- ドイツ「WIMA」製フィルムコンデンサーなどオーディオ用パーツで構成
- すべてのパーツをワンボードに搭載
- ACアダプター(12V)を接続するだけで動作OK
- わかりやすい説明書に接続方法は写真付で解説
【製品仕様】
- 電源電圧：DC12V(10～15V)
- 出力： 2W+2W(8Ω) 「付属の放熱器使用時」

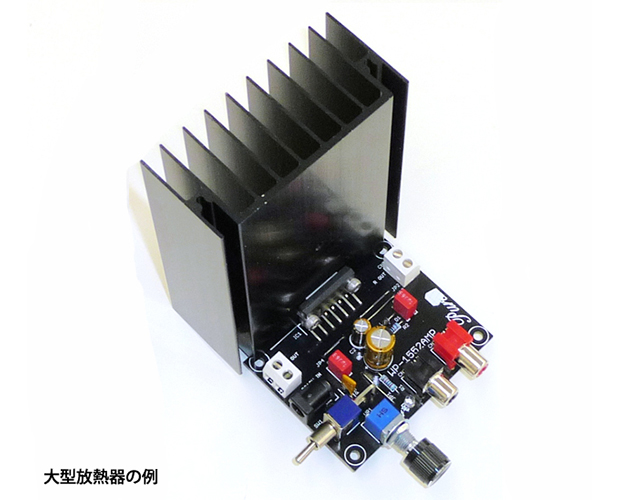

10W＋10W(8Ω)「大型放熱器に変更した場合」 - 基板サイズ：W70×D55×H23mm
- 本機は過電流から回路を保護するために「ポリスイッチ」を採用しています。
- 本機は電源ON-OFF時のポップノイズ防止回路を内蔵しています。そのため、電源ON後、音が出るまでに2～3秒かかります。
- 本機は簡易的には12VのACアダプターで動作させることができますが、トランスを使用した本格的な電源やリチウムイオンバッテリーなどで駆動すれば、さらに高音質で楽しむことができます。
