ブランド：ワンダーピュア/WonderPure
製品名：2020デジタルアンプ【基板完成品】
型番：WP-2020AMP-DXG
カテゴリ：アンプ
型番：WP-2020AMP-DXG
カテゴリ：アンプ
この製品をご購入の際は下記バナーよりご購入頂けます。
製品マニュアル

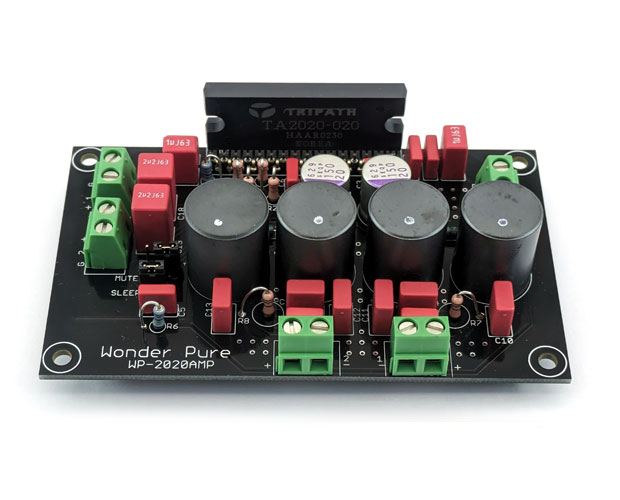

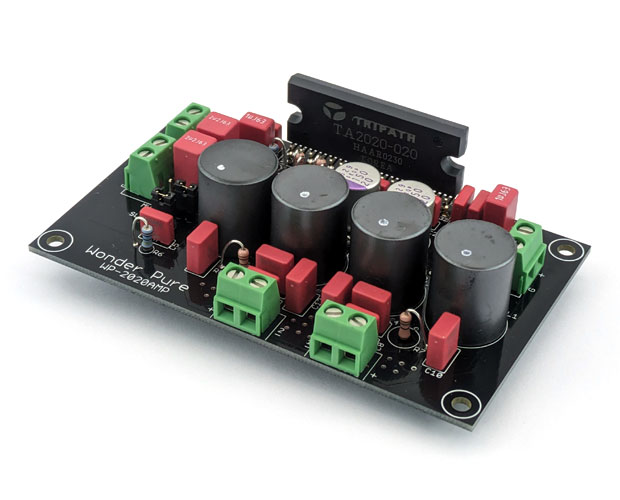

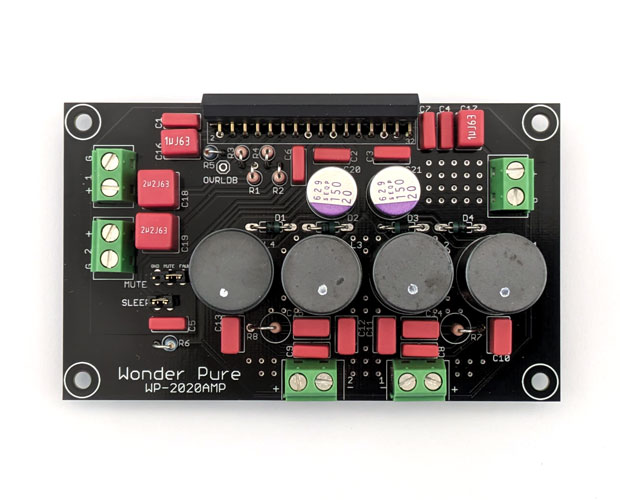

高音質デジタルアンプ基板完成品
解像度の高さに定評のある、高音質デジタルアンプを手軽に製作できるTA2020アンプキットデラックスバージョンの基板完成品。WIMAコンデンサ、オーディオアンプ用パワーインダクタDASM1620等、こだわりのオーディオパーツを惜しげもなく採用。
【製品仕様】

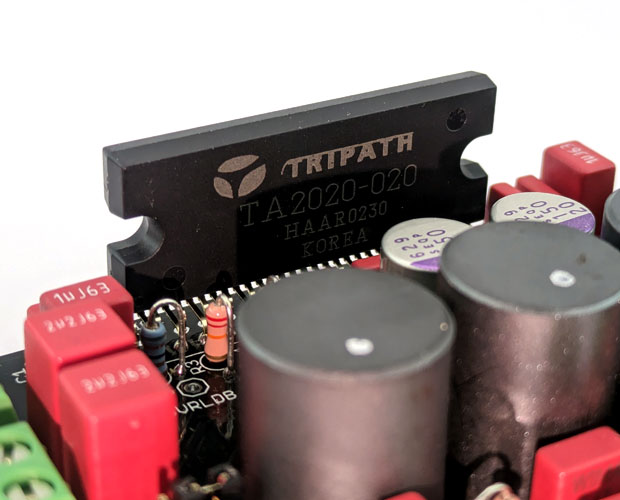

- トライパス社のパワーIC『TA2020』使用
- フィルムコンデンサはドイツ生まれの高級オーディオ用コンデンサ「WIMA」を採用
- 電解コンデンサは「OSコン」
- 東光のデジタルアンプ用固定インダクタDASM1620シリーズを採用
- オーディオ用金属被膜抵抗としてDALE CMF-55を採用
- 電源電圧：DC8.5V～14.6V (DC12V推奨)
- 出力：最大20W+20W(4Ω)
- 出力方式：BTL
- 周波数特性：20Hz～20KHz (±0.5db)
- 付属機能：MUTE、FAULT、SLEEP

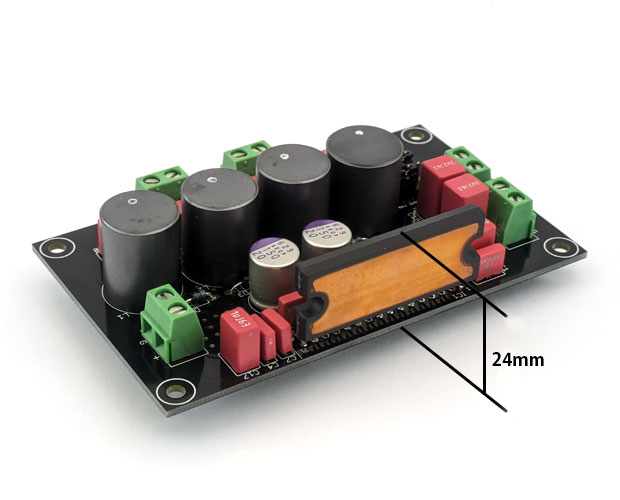

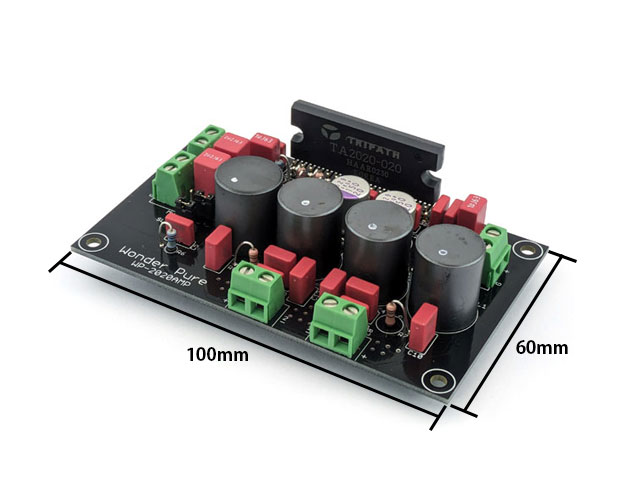

- 基板サイズ：W100×D60×H24mm
