ブランド：ワンダーピュア/WonderPure
製造終了製品

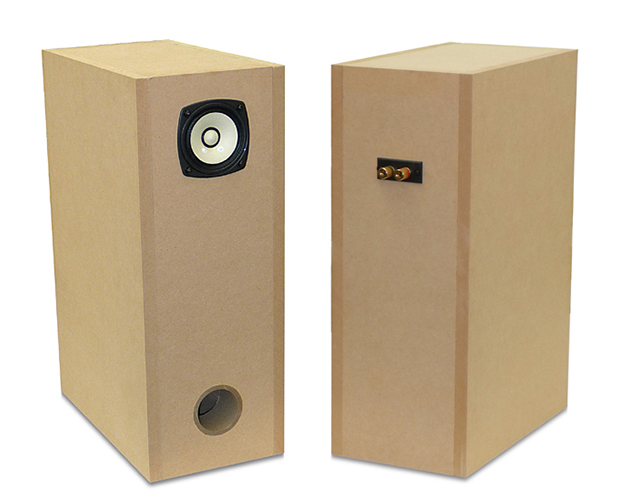

製品名：ダブルバスレフスピーカーシステム組立キット(FOSTEX FE83En付)
型番：WP-709DB-F2
カテゴリ：スピーカー
製品名：ダブルバスレフスピーカーシステム組立キット(FOSTEX FE83En付)
型番：WP-709DB-F2
カテゴリ：スピーカー
この製品は販売終了しました。
製品マニュアル
口径8cm小型スピーカーユニットから驚異の重低音を再生できる「ダブルバスレフ」
- WP-7108DB-F2PSの後継機で、木材カットの精密さから、従来付いていたダボ穴を無くしより精巧な組立が可能になりました。
- スピーカーターミナルの変更で塗装の際ターミナルをマスキングする必要があったりましたが、「一体型ターミナル」の採用により、エンクロージャー組立後にターミナルの取り付け可能になりましたので、木部のみの状態で塗装作業ができるようになりました。

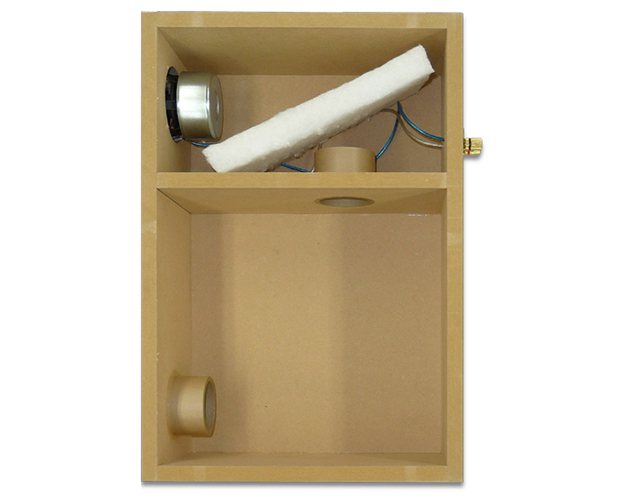

- 「バスレフ」型のエンクロージャーが2段重ねになった構造になっており、バスレフダクトも2個装備しています。「第一ダクト」で120Hz、「第二ダクト」で60Hzを共振させて口径8cm(取付け穴径:72φ)小型スピーカーユニット(付属のFOSTEX社FE83Enまたは口径8cmのスピーカーユニット)でも重低音再生を可能になっています。
- 他の低域補正型エンクロージャーにありがちなクセのある音質ではなく、フルレンジユニットの自然な音質をベースにした「正統派Hi-Fiサウンド」を実現しました。
- 取り組みやすいサイズと価格で、初心者からベテランマニアまで幅広くおすすめできます。
- DIY感覚で「世界でひとつ、自分だけのスピーカー」が手作りできます。
- エンクロージャー素材には硬質で均質な「MDF」を採用しました。
- 金メッキされた一体型高級ターミナルや配線材、吸音材まで必要なパーツがワンセットになっています。
- 写真を多用した、わかりやすい「組み立て説明書」がついています。
【製品仕様】
- 形式：ダブルバスレフ型方式をを採用したエンクロージャーキット
- スピーカーユニット：FOSTEX社FE83Enとターミナル間はハンダ付けが必要
- 共振周波数 第1ポート：120Hz、第2ポート：60Hz
- ペア(2本1組)
- スピーカー口径：8cm
- 外形寸法：W170×H450×D300mm
- エンクロージャー材質：MDF（厚さ15mm）
- 重量：約5.7Kg(1本あたり)

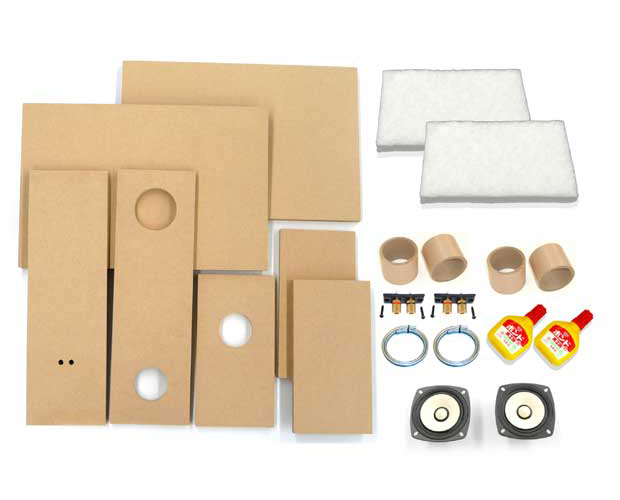

- 付属品:スピーカーユニット(FOSTEXF社E83En 2本分)、スピーカーターミナル、配線材、吸音材、木材用接着剤。 【付属スピーカFOSTEXF社「FE83En」仕様】
- インピーダンス：8Ω
- 最低共振周波数：165Hz
- 再生周波数帯域：fo～30kHz
- 出力音圧レベル：88dB/W(1m)
- 入力：7W(Mus.)
- mo：1.53g
- Qo：0.84
- 実効振動半径(a)：3.0cm
- マグネット重量：140g
- 総重量：0.35kg
