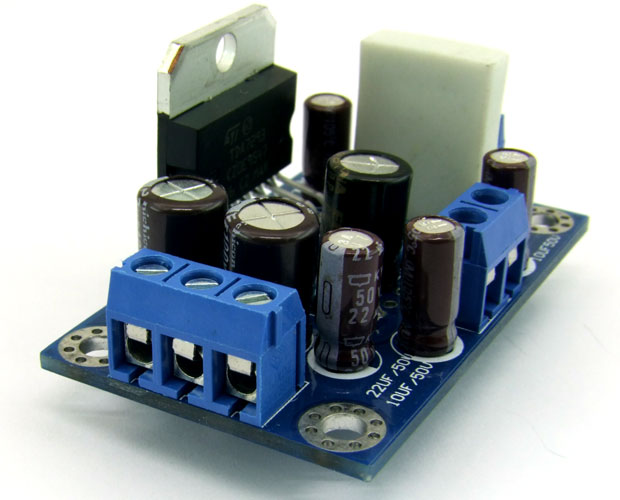

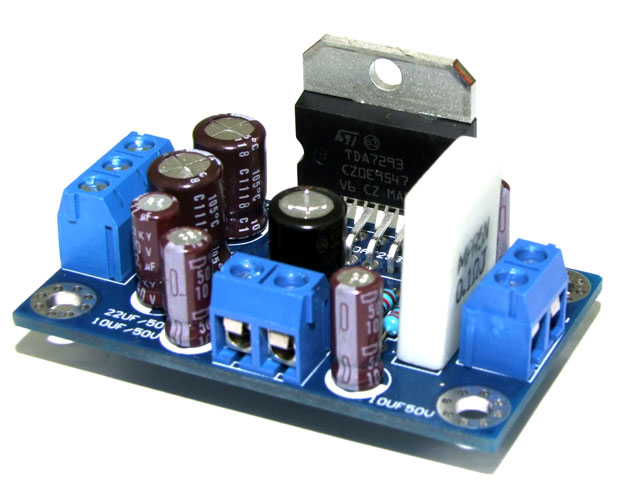

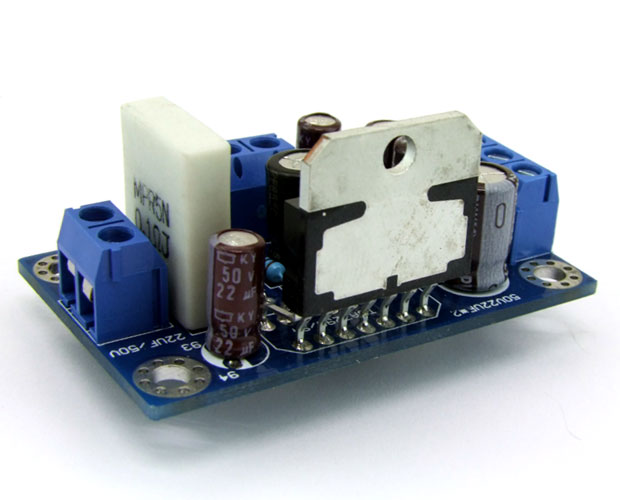

製品名：高出力20W モノ・パワーアンプ基板完成品
型番：WP-AMP7293MN
カテゴリ：アンプ(アンプ周辺機器)
製品名：高出力20W モノ・パワーアンプ基板完成品
型番：WP-AMP7293MN
カテゴリ：アンプ(アンプ周辺機器)
この製品は販売終了しました。
製品マニュアル
ソフトなのに高解像度・・・これがMOS-FETサウンド
-

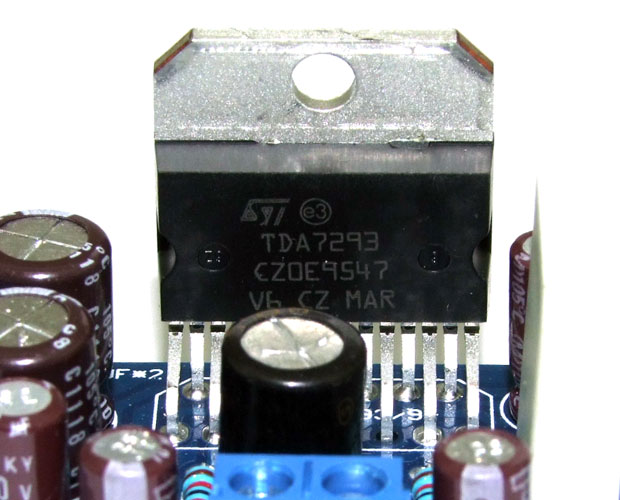

高音質アナログパワーIC「TDA7293」を搭載した、出力20Wのモノ・パワーアンプです。
高音質アンプを手軽に製作できます。
※本機はモノ・アンプです(ステレオには2台必要)
【製品仕様】
- 電源電圧：DC±15V～±35V(推奨±22V)
- 出力：
・20W(＠±22V 8Ω THD10％/1kHz)
・15W(＠±22V 8Ω THD0.02％/1kHz) - 入力インピーダンス：20KΩ
- 負荷インピーダンス：4～8Ω
- 周波数特性：20Hz～100kHz(－2dB)

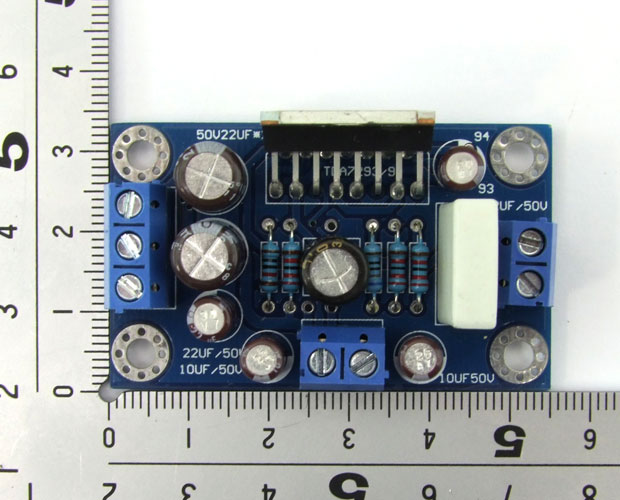

- 基板サイズ：55(W)×33(D)×25(H)mm
