製品名:高出力 40W+40Wステレオパワーアンプ基板完成品
型番:WP-AMP7294ST
カテゴリ:アンプ(アンプ周辺機器)

関連製品情報>トロイダルトランス/HDB-80(L)

この製品は販売終了しました。
製品マニュアル
製品概要

ソフトなのに高解像度、MOS-FETサウンドを実感!

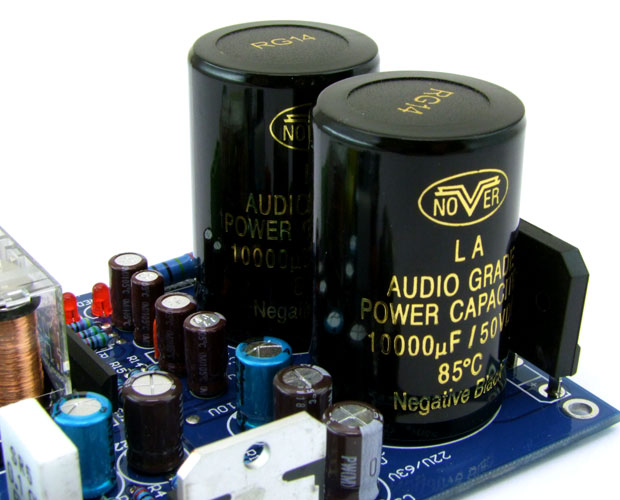

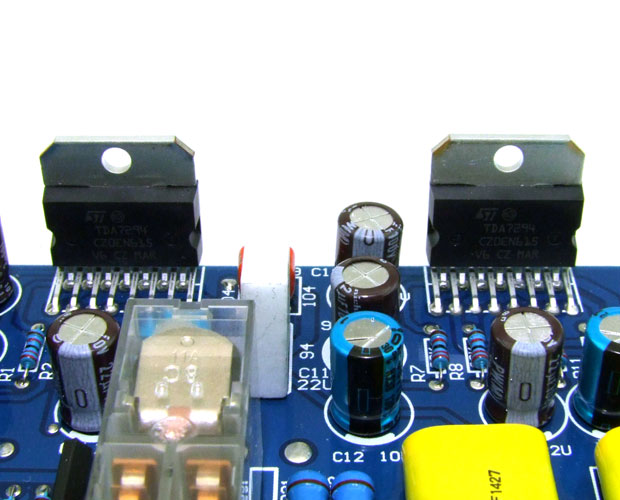

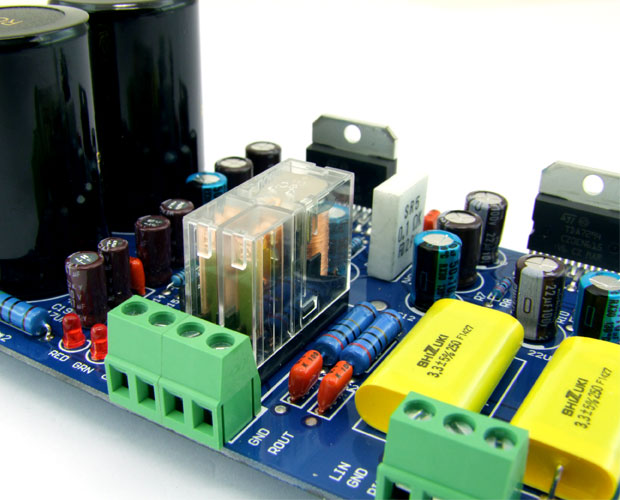

高音質アナログパワーIC「TDA7294」を2個搭載した、40W+40Wステレオパワーアンプの基板完成品です。ソフトなのに高解像度、MOS-FETサウンドを実感できます。スピーカープロテクターと電源回路内蔵し、高音質アンプを手軽に製作できます。

【製品仕様】

  • 電源電圧:AC22V~28V×2(推奨24V)
  • 出力:
    40W+40W(8Ω THD10%@1kHz)
    30W+30W(8Ω THD0.02%@1kHz)
  • 入力インピーダンス:20KΩ
  • 負荷インピーダンス:4~8Ω
  • 周波数特性:20Hz~100kHz(-2dB)
  • 基板サイズ:W140mm×D80mm×H50mm
