ブランド：ワンダーピュア/WonderPure
製品名：高音質モノ・パワーアンプ 基板完成品
型番：WP-AMP7294V2
カテゴリ：アンプ(アンプ周辺機器)
型番：WP-AMP7294V2
カテゴリ：アンプ(アンプ周辺機器)
この製品をご購入の際は下記バナーよりご購入頂けます。
製品マニュアル

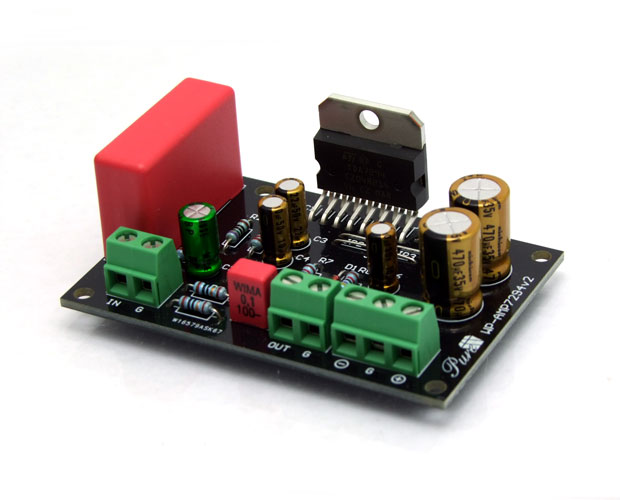

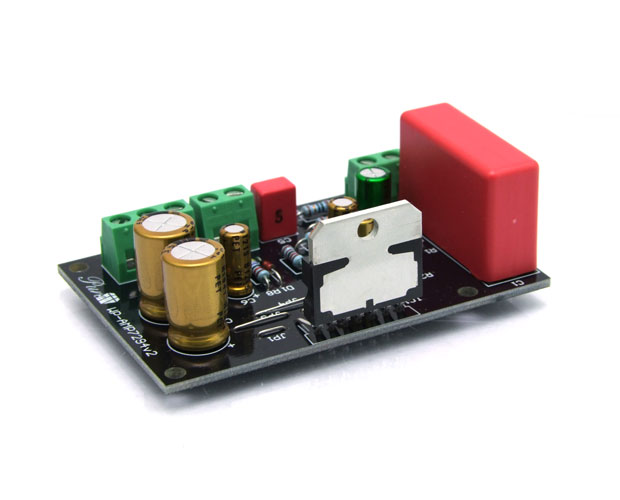

高音質&高出力を実現したハイエンドアンプの基板完成品

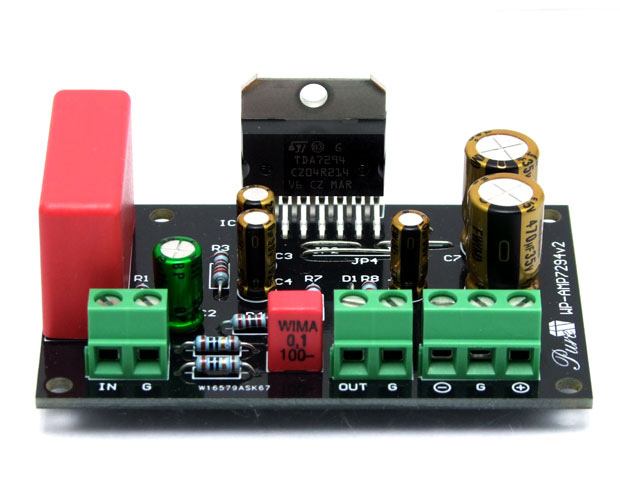

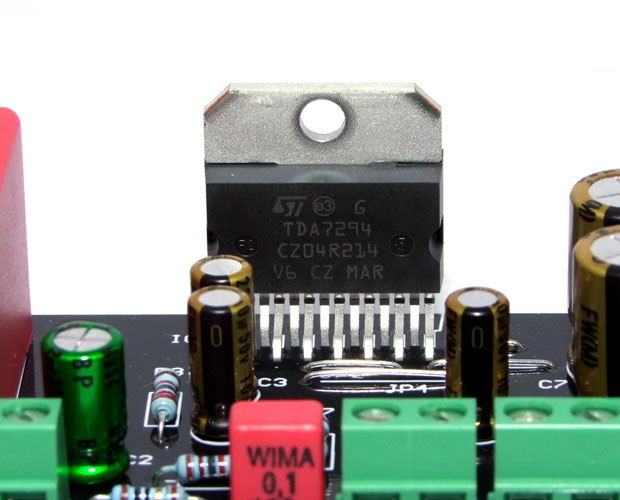

- 誰もが認める音の良さ!! 「STマイクロ」社製アナログパワーIC「TDA7294」を搭載
終段にFETデバイスを採用し、ソフト＆クリアで上質な音が特長です。 - ドイツ「WIMA」社製ポリプロピレンフィルムコンデンサなどオーディオ用パーツで構成
- 本機はモノ・アンプです。(ステレオには2台必要)
【製品仕様】
- 電源電圧：DC±12～±25V (推奨±22V)

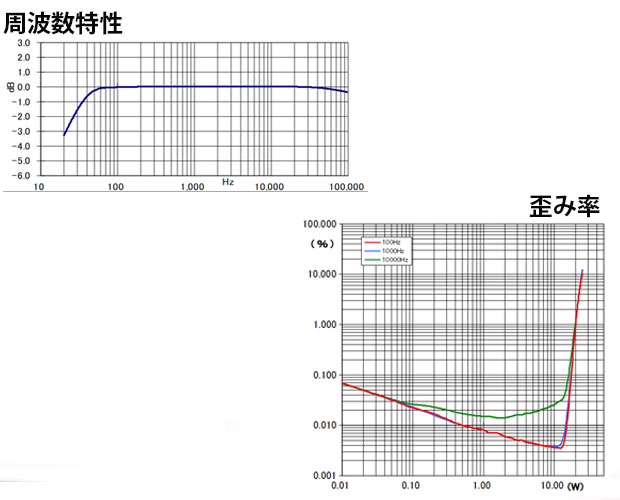

- 出力：
・10W(電圧±22V 8Ω負荷 1kHz THD：0.004％
・15W(電圧±22V 8Ω負荷 1kHz THD：0.01％)
・20W(電圧±22V 8Ω負荷 1kHZ THD：1.0％) - 入力インピーダンス：20KΩ
- 負荷インピーダンス：4～16Ω

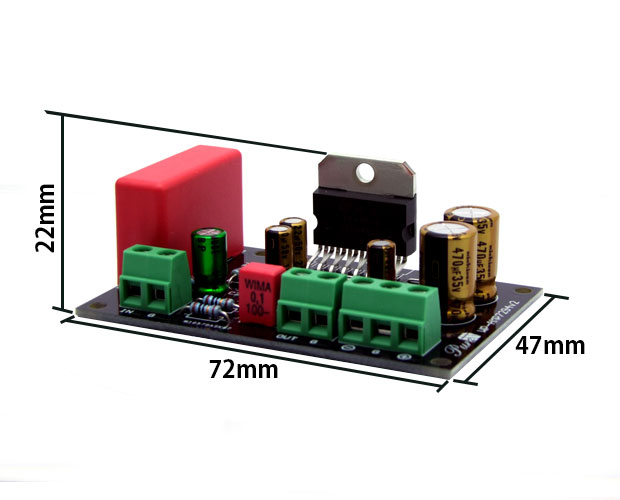

- 基板サイズ：72(W)×47(D)×22(H)mm
- ミューティング回路搭載
- ご注意：
・パワーICには必ず「放熱器」を装着してください。
放熱器は別売です。
・±25V以上の電圧を加えないでください。
本機に採用している電解コンデンサの耐電圧は25Vです。
