ブランド：ワンダーピュア/WonderPure
製品名：クロスオーバーネットワーク組立キット
型番：WP-CN1600
カテゴリ：スピーカー
型番：WP-CN1600
カテゴリ：スピーカー
この製品をご購入の際は下記バナーよりご購入頂けます。
製品マニュアル

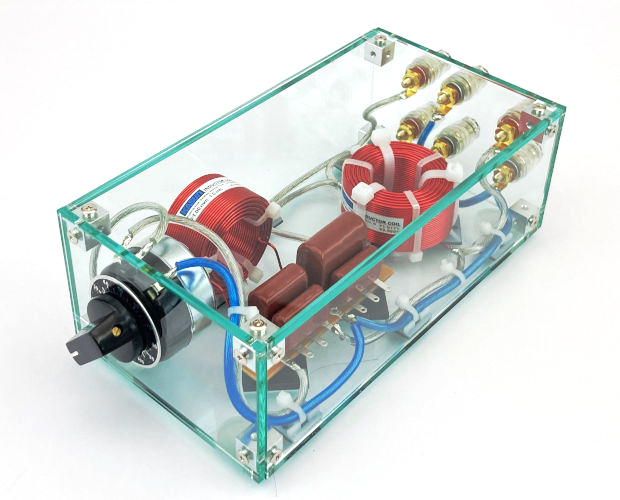

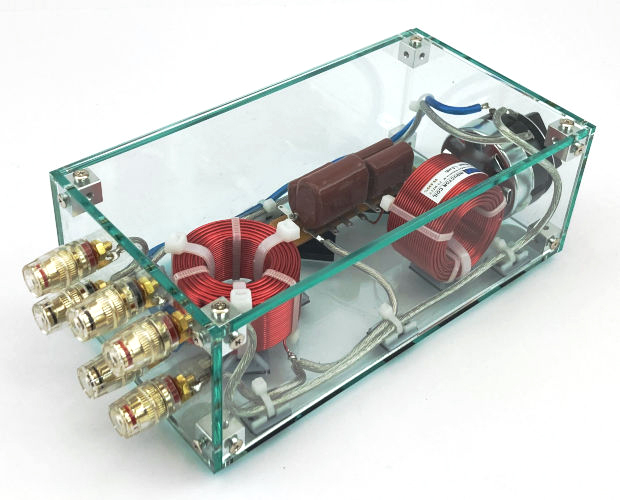

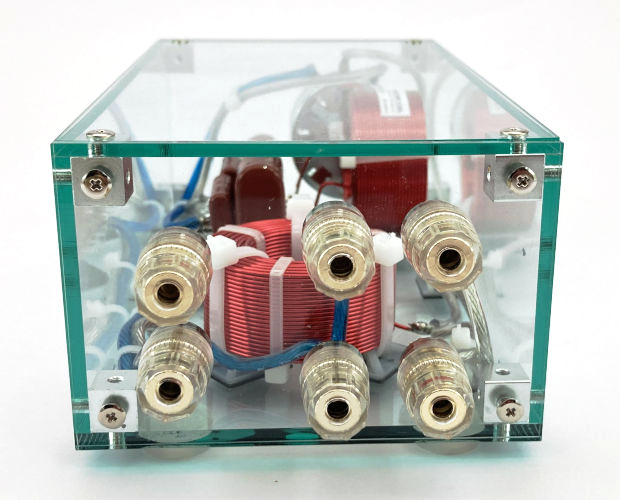

手軽に「2WAYスピーカーシステム」を手作りできる「クロスオーバーネットワーク」の組立キット
・低域用スピーカーは、10cm～20cmのウーハおよびフルレンジユニットが
使用できます。
・高域用スピーカーはドーム型、ホーン型、コーン型の広帯域ツィータが
使用できます。
(超高域専用のスーパーツィータは使用できません)

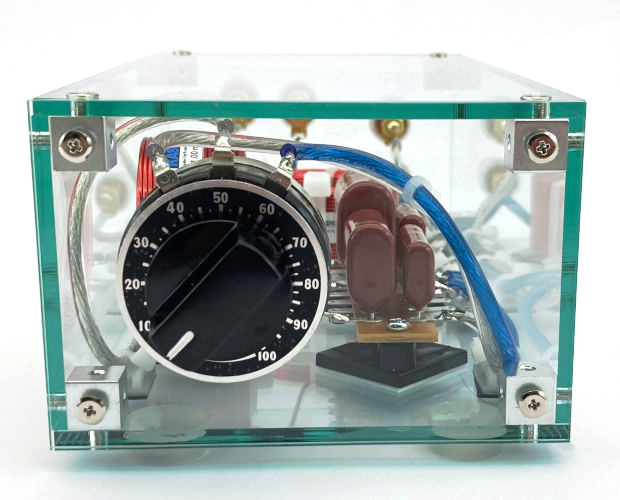

・ツィータの音量(レベル)調整ができる「アッテネータ」を採用

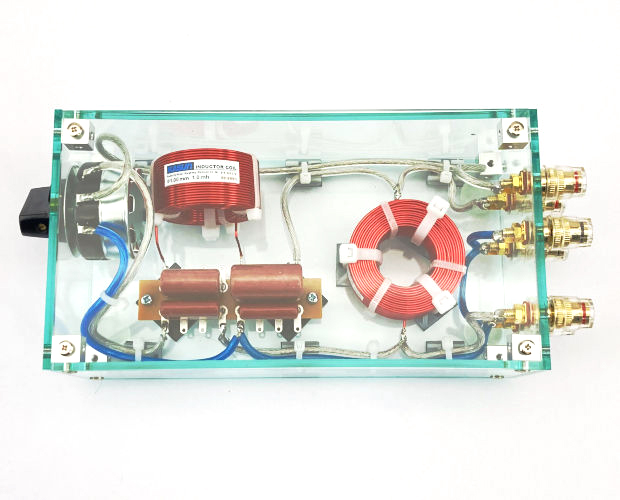

・コイルに影響を与えないアクリルケースを採用
使用できます。
・高域用スピーカーはドーム型、ホーン型、コーン型の広帯域ツィータが
使用できます。
(超高域専用のスーパーツィータは使用できません)
・ツィータの音量(レベル)調整ができる「アッテネータ」を採用
・コイルに影響を与えないアクリルケースを採用
【製品仕様】
- クロスオーバー周波数：1.6kHz
- 減衰特性：-12dB/oct
- 適応スピーカーインピーダンス：8Ω

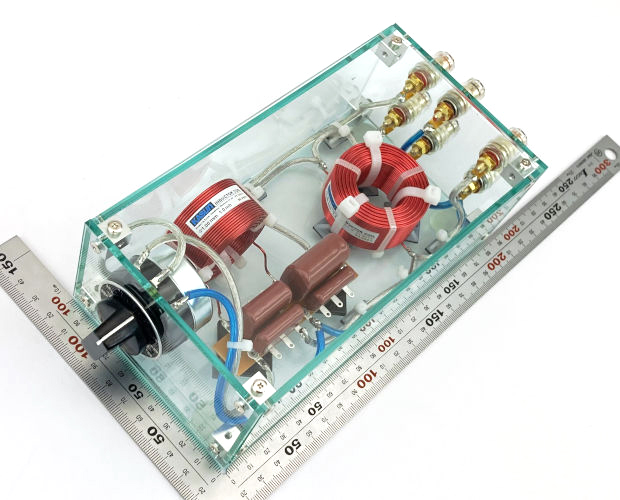

- 外形寸法：幅100mm 高さ65mm 奥行185mm
(端子等の突起部は含まず) - [ご注意]
・ツィータは推奨クロスオーバー周波数が1.5kHz以下のものをご使用ください
・ツィータの出力音圧レベルはウーハの出力音圧レベルよりも高いものを選んでください
・本機は不要帯域を急峻にカットできる「二次フィルター」を採用していますので、
ツィータの位相が180°進みます。
そのため、ツィータの位置を前後させて「位相調整」を行う必要があります。
(位相調整の方法は商品に付属の組立説明書に記載しています)
