ブランド：ワンダーピュア/WonderPure

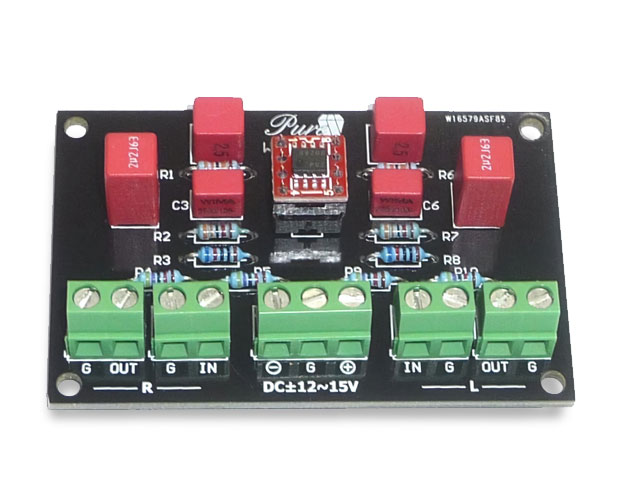

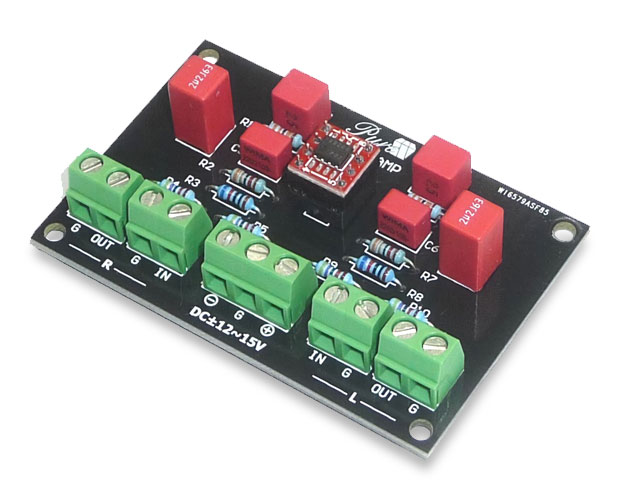

製品名：フォノイコライザ基板完成品
型番：WP-EQAMP
カテゴリ：アンプ（アンプ周辺機器)
型番：WP-EQAMP
カテゴリ：アンプ（アンプ周辺機器)
この製品をご購入の際は下記バナーよりご購入頂けます。
製品マニュアル
お手持ちアンプでアナログレコードが楽しめる！
- アナログレコードの再生に必須アイテムである「フォノイコライザ」を手軽に自作できます。
- MMカートリッジの出力信号をラインレベルまで増幅するとともにRIAA補正を行います。
- 高音質オペアンプ「MUSES8920AE」を搭載。
8Pソケット採用により、他のオペアンプと交換して音の違いを楽しむことができます。 - ドイツ「WIMA」社のフィルムコンデンサなど高音質パーツで構成。
【製品仕様】
- 電源電圧：DC±12V～±15V
- ゲイン(増幅率)：約35dB(58倍)
- RIAA偏差：±1dB以内
- 消費電流：約12mA
- RIAA補正回路：NF型
- 入力抵抗：47kΩ
- 適合カートリッジ：MM型

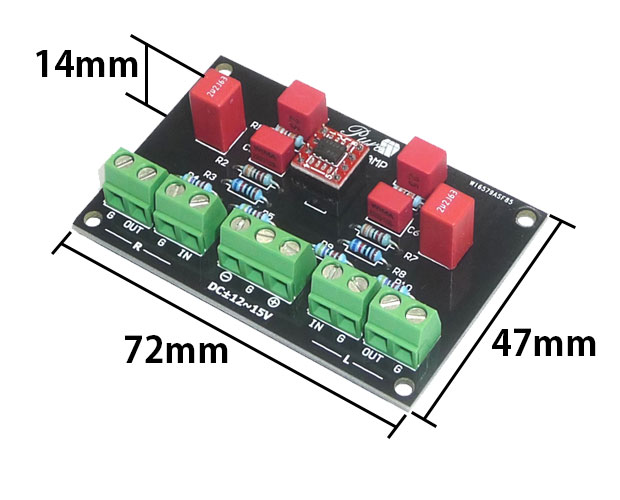

- 基板サイズ：72(W)×47(D)×14(H)mm
- 推奨電源：WP-PDEN12VW ※本基板はMMカートリッジに対応しています。
MCカートリッジを接続するには「昇圧トランス」もしくは「ヘッドアンプ」が必要です。
