ブランド:ワンダーピュア/WonderPure
ワンダーピュア

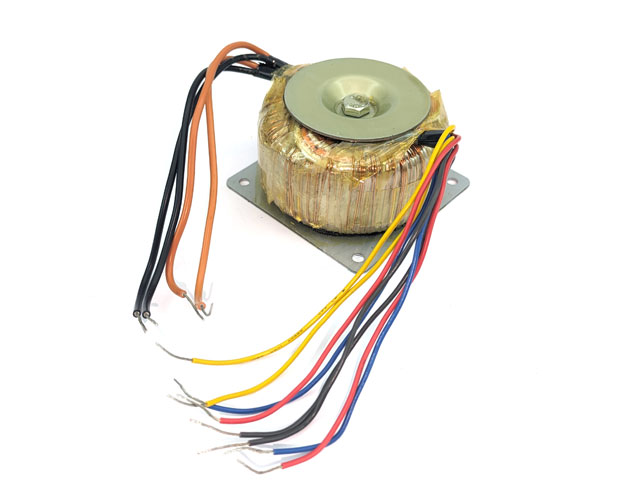

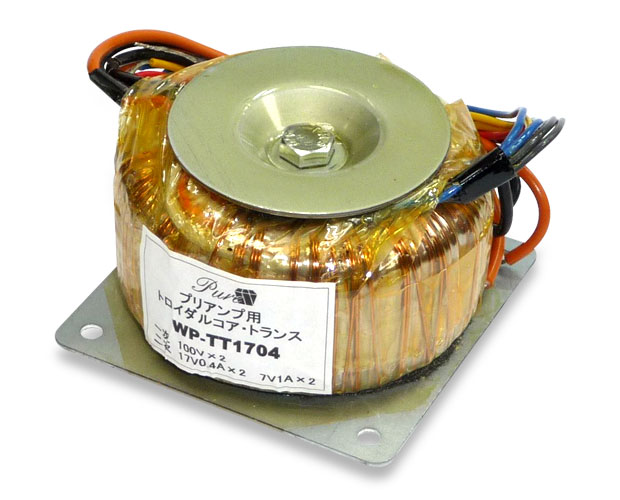

製品名:プリアンプ用トロイダルコア・トランス
型番:WP-TT1704
カテゴリ:アンプ(アンプ周辺機器)

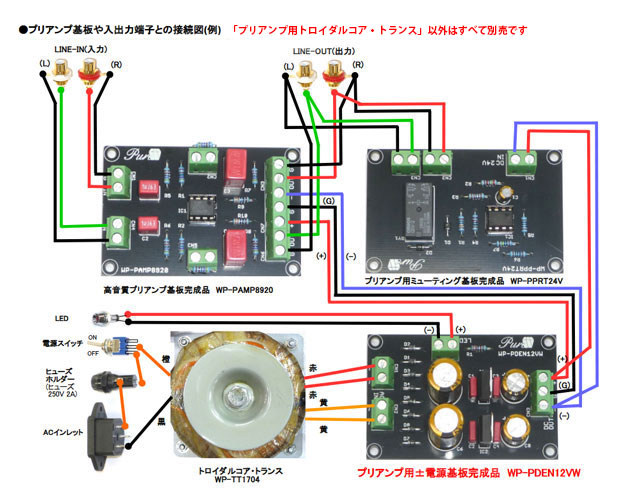

関連製品情報>高音質プリアンプ基板完成品
関連製品情報>プリアンプ用±電源基板完成品
関連製品情報>プリアンプ用ミューティング基板完成品

この製品をご購入の際は下記バナーよりご購入頂けます。
共立エレショップ
製品マニュアル
製品概要

漏れ磁束やノイズの発生が少ないプリアンプ用電源トランス

  • 一次側を直列接続すれば200Vに対応します
    100Vのときは並列接続でも単独でも使用できます
    並列接続するときは電線の色を合わせてください (黒)+(黒) (橙)+(橙)
  • 固定ボルトの両端が金属製のシャーシやフレームに接触しないように
    (ループ状態にならないように)取り付けてください
  • 無負荷のときは定格出力よりも数V高めになります

【製品仕様】

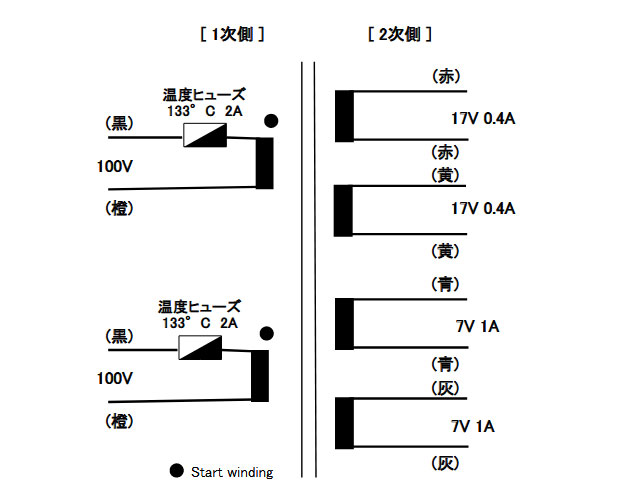

  • 出力:17V 0.4A(赤),17V 0.4A(黄) / 7V 1A(青),7V 1A(灰)
  • 入力:0V(黒)-100V(橙) ×2
  • 出力ケーブル長さ:約15cm
  • 入力ケーブル長さ:約15cm
  • 温度ヒューズ(133℃)付
  • 固定穴付ベース:約75mm角
  • 固定穴サイズ:M4向けサイズ ×4
  • 本体サイズ:約φ76×45(H)mm
    ※(H)は取付ディスク、固定穴付ベースを含む
  • 重さ:約0.7kg
  • ※各サイズ、重さは実測値です
  • ご注意:
    固定ボルトの両端が金属製のシャーシやフレームに接触しないように
    (ループ状態にならないように)取り付けてください
