製品名:高音質アナログパワーアンプパーツセット
型番:WP-UB-1554AMP
カテゴリ:アンプ

関連製品情報>アンプユニット用パーツセット

この製品は販売終了しました。
製品概要

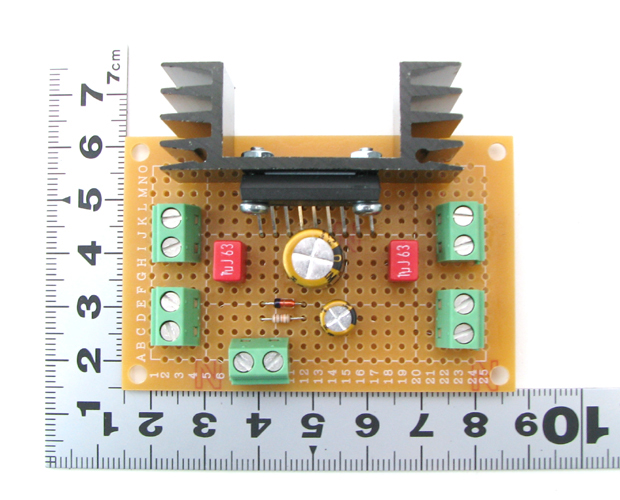

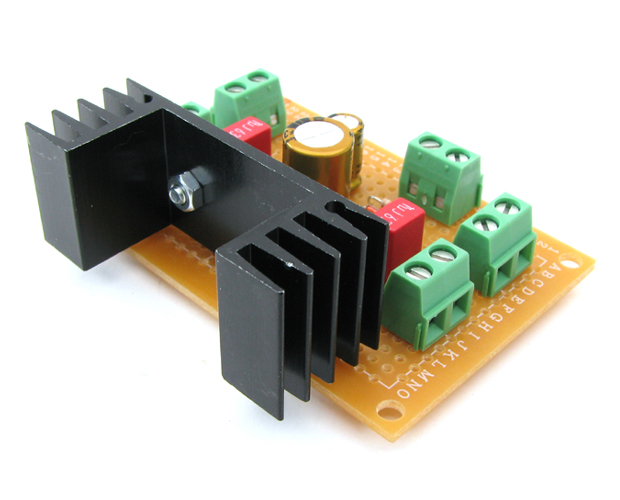

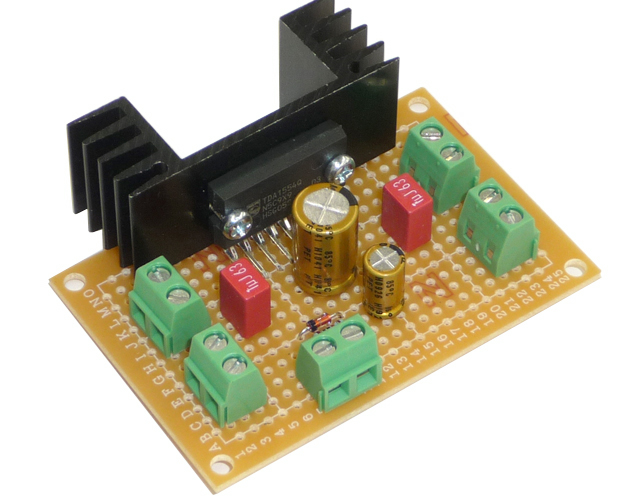

ユニバーサル基板でつくる高音質アナログパワーアンプ

  • ユニバーサル基板を使って自分で配線します。
    パーツ変更やパーツレイアウト変更、配線材の変更も自由ですので製作者の個性を発揮できます。
  • プリント基板キットを卒業したい「中級者」向けパーツセット。
  • 音質に定評のあるフィリップス社のアナログパワーIC「TDA1554Q」を採用。
  • ドイツWIMA社のフィルムコンデンサーやオーディオ用電解コンデンサーを採用。
  • わかりやすいオーディオレシピ付き、接続方法など写真付で解説。
  • 参考情報

【製品仕様】

  • 電源電圧:DC12V
  • 出力: 2W+2W(8Ω) 「付属の放熱器使用時」
    10W+10W(8Ω)「大型放熱器に変更時」
  • ポップノイズ防止回路内蔵
  • 基板サイズ:W72×D56×H23mm
  • 本機は簡易的にはACアダプターで動作させることができますが、トランスを使用した本格的な電源やリチウムイオンバッテリーなどで駆動すればさらなる高音質を楽しむことができます。
