製品名:DSPラジオ【キット】
型番:DS-RAD01
カテゴリ:ラジオ

関連製品情報>AMラジオ【キット】
関連製品情報>ゲルマラジオ【キット】
関連製品情報>AMラジオアンテナキット

この製品は販売終了しました。
後継製品
製品マニュアル
製品概要

AM・FM(ステレオ)・短波放送が受信可能!

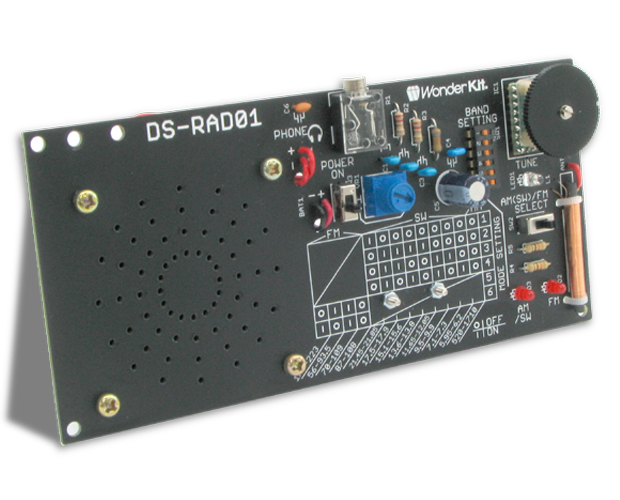

  • 本製品はDSPラジオモジュールを使用したラジオキットです。 "DSPラジオ"とは同調・検波等を、DSP"Digital Signal Processor" というデジタル信号処理に特化したマイクロプロセッサで行う 方式のラジオです。

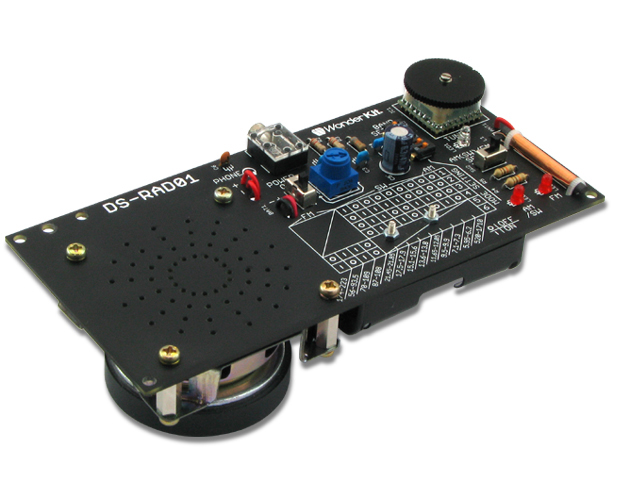

  • ラジオICと周辺回路、ポリバリコンが一体化したモジュールを 採用しており、少数の部品のハンダ付けでAM 放送、FM 放送、 SW(短波)放送を受信するラジオが作れます。

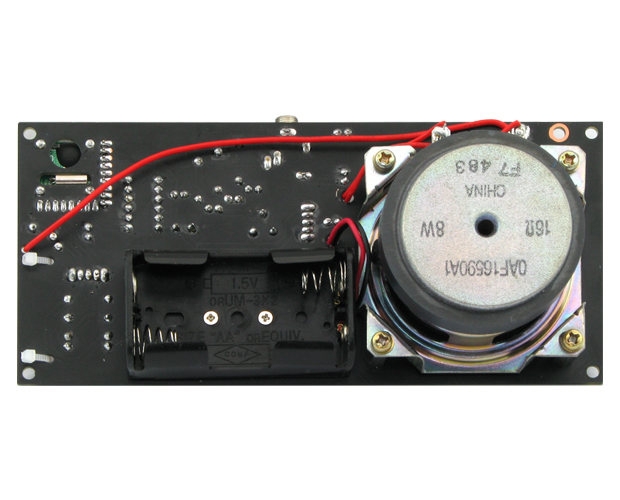

  • 本機はケージングを行わなくても背面に取り付けてある、スピーカーユニットと電池ボックスの重みでラジオを立てることが可能。
  • 3.5φイヤホンジャック搭載でラジオの音声を外部に出力することができます。

【製品仕様】

  • 電源電圧:標準DC3V(2~4.5V 可)
  • [単3x2電池ボックス]
  • 動作電流:最大約200mA
  • 動作時間: 充電池 約10 時間/ アルカリ電池 約12 時間(目安値)
  • 受信周波数:AM   520~1710kHz
          FM    87~108MHz
                70~109MHz
               174~223MHz
          短波 5.95MHz~6.2MHz
              7.1MHz~7.3MHz
              9.5MHz~9.9MHz
            11.65MHz~12.05MHz
             13.6MHz~13.8MHz
             15.1MHz~15.6MHz
             17.5MHz~17.9MHz
            21.45MHz~21.85MHz
    ※FM 放送はステレオ対応
  • 出力:スピーカ(16Ω モノラル)
    ヘッドホン出力(φ3.5ジャックステレオ)
  • 基板サイズ:W150×D70×H38mm
