組立説明書/PDF
拡張マニュアル/PDF
拡張マニュアルは製品に付属していません

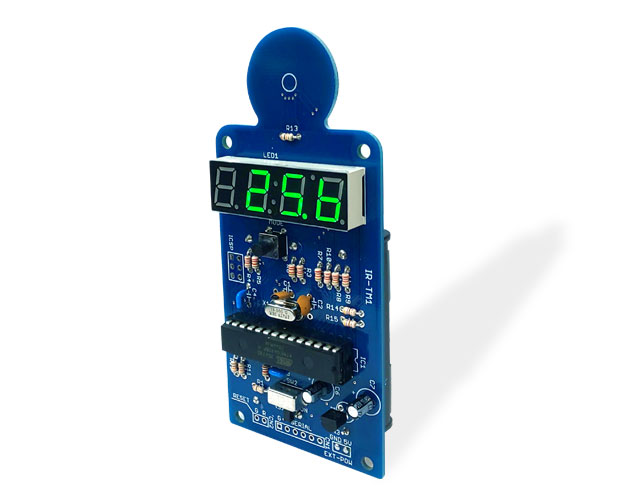

最新の非接触式温度センシング技術をキットで実現
- 高性能放射温度計ICを搭載した物体の表面温度を測定する温度計キットです。

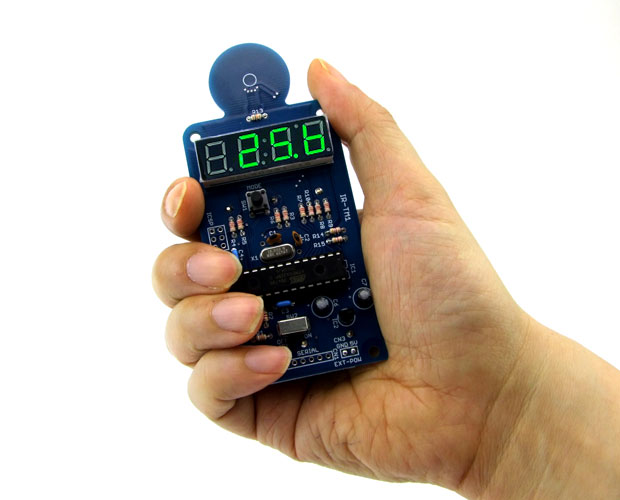

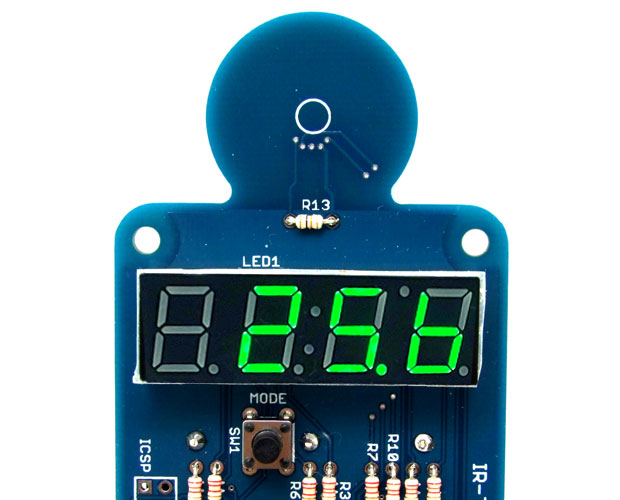

- 表示器に視認性の良い緑色7セグメントLEDを採用し、対象物の温度は摂氏単位で表示されます。
- 表示範囲は0~120℃(0.1℃刻み)です。

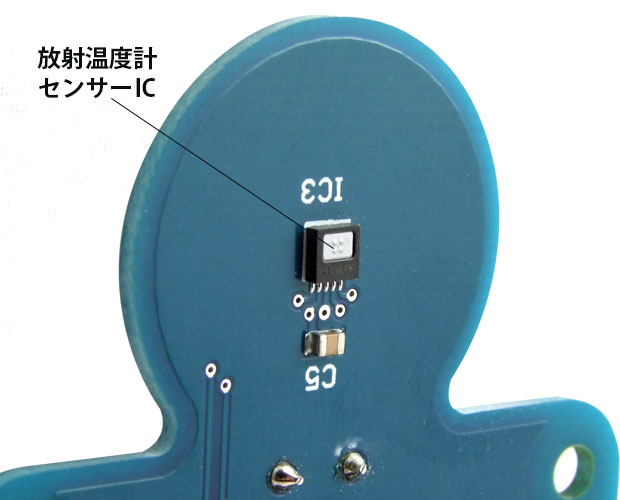

- センサーICを含め、実装の難しい表面実装部品はあらかじめ実装済みです。
- オプションのシリアル出力機能を利用する事により、PC等に接続してデータの読取や記録に応用できます。 ※本機は組み立てキットです。医療機器ではありません。
【製品仕様】

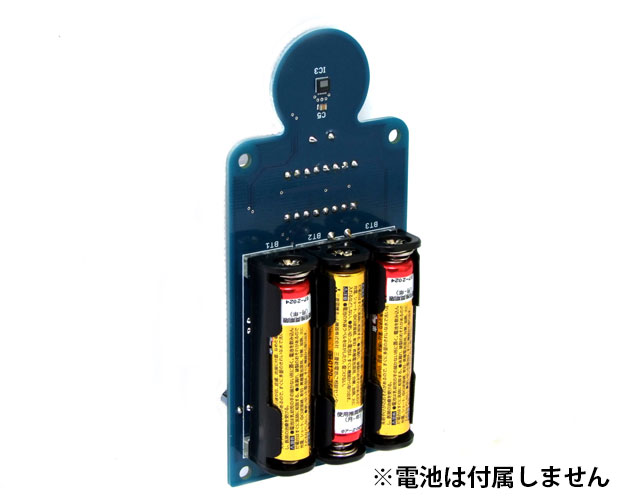

- 電源電圧:単4形アルカリ電池×3本 または DC5V外部入力 (DC3.9~5.5V)
- 消費電流:平均12mA
- 使用センサ:MLX90632SLD-DCB(メディカルグレード)
- コントローラ:ATmega328P
- 表示素子:4桁7セグメントLED 数値表示
- 温度表示:0~120℃ / 0.1℃単位
- 温度計測:-20~120℃ / 0.01℃単位
- 動作環境:室内(使用温度範囲:0~40℃)
- その他:
・表示モード 4種(電源投入時にボタンを押して設定変更)

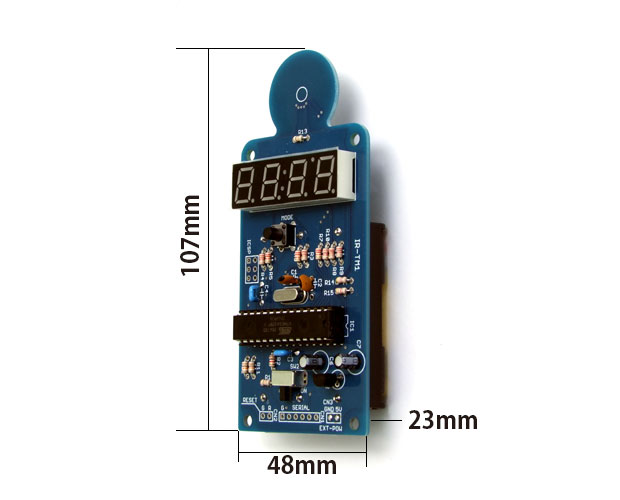

・シリアル出力機能(信号レベル3.3V) - サイズ:107(D)×48(W)×23(H)mm
