ブランド：共立プロダクツ
この製品は販売終了しました。
製品マニュアル

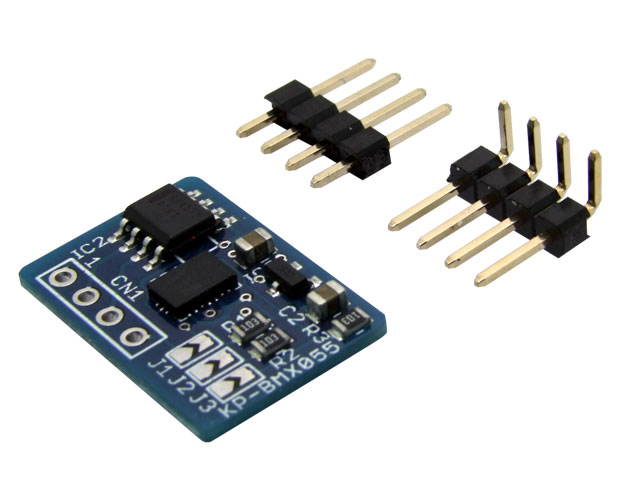

ブレットボードにも組み込める9軸センサーモジュール

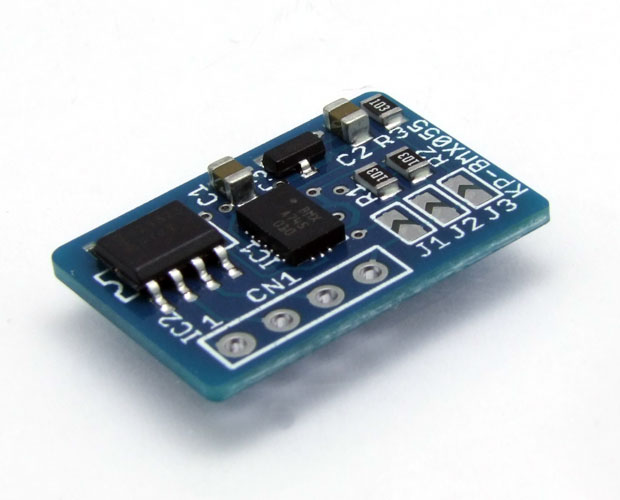

本基板はBOSCH社のBMX055センサーを搭載した、加速度3軸、ジャイロ3軸、磁気コンパス3軸の姿勢センシングモジュールです。
3.3V～5Vの電源で動作し、9軸の測定が行えます。
測定データはI2C接続によるデジタル値で得られます。
I²Cバスのインタフェースは読み出しを行う機器(ホストデバイス)の電源電圧に自動追従します。
電源電圧が3.3V～5Vまでの機器に対応します。
測定データはI2C接続によるデジタル値で得られます。
I²Cバスのインタフェースは読み出しを行う機器(ホストデバイス)の電源電圧に自動追従します。
電源電圧が3.3V～5Vまでの機器に対応します。
【製品仕様】
- 電源電圧：DC 3.3～5V
- 消費電流：約5mA(3.3V動作時)、約7.5mA(5V動作時)
- 搭載センサー：BOSCH BMX055
- インターフェース：I2Cバス(バス電圧は電源電圧と同じとなります)

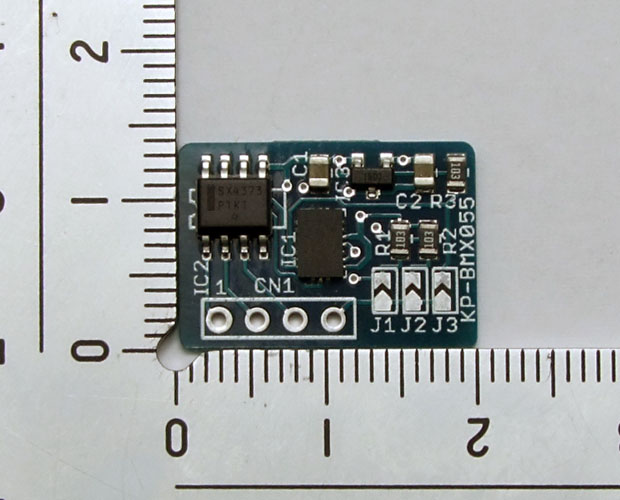

- 基板サイズ：20(W)×14(D)×2.5(H)mm 【プログラムに関するご注意】
当ページ掲載のプログラムは無保証にて配布いたします。
プログラムの内容に関するご質問への回答・サポート等は行なっておりません。
ご理解の上、参考目的としてご利用ください。
