ブランド:共立プロダクツ
共立プロダクツ

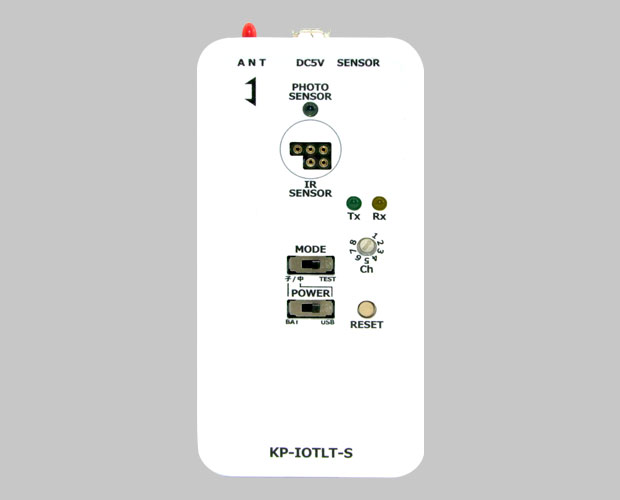

製品名:トイレ使用状況表示器用 子機/中継機
型番:KP-IOTLT-S
カテゴリ:その他・モジュール

関連製品情報>トイレ使用状況表示器
関連製品情報>トイレ使用状況表示器用 人感センサー 標準タイプ

この製品をご購入の際は下記バナーよりご購入頂けます。
共立エレショップ amazon
製品マニュアル
製品概要

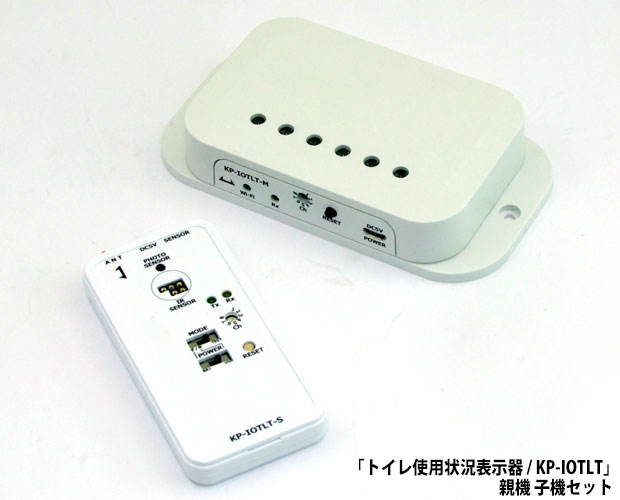

トイレ使用状況表示器(KP-IOTLT)の追加用の子機 / 中継機

※本製品単体では使用できませんのでご注意ください。 使用するには別途、親機が必要です。
※ご使用方法、詳細につきましては 「トイレ使用状況表示器(KP-IOTLT)」の説明書を参照ください。

1台の親機に最大6台の子機を登録することができます。また、親機 ― 子機間に1台のみ中継機を入れることができます。中継機として使用する場合は電源として、マイクロUSBの端子を持ったACアダプター(5V:50mA以上)が別途必要です。

共立プロダクツ トイレ使用状況表示器解説動画


【製品仕様】

    【子機(中継機)】
    <<子機モード時の仕様>>

    ●電源電圧:DC3.0V(ボタン電池 CR2032)
    ●動作時電流:最大約25mA(1ms間)
    ●待機時電流:平均 2μA以下(ドアセンサー閉時)
    ●電池寿命:
    ・人感センサーなしの場合:子機(6ヶ月~12ヶ月)
    ・人感センサーありの場合:子機(~6ヶ月)
    ※ドア開閉、人感センサー検知頻度により変化します

    ●送信タイミング:
    ・ドアセンサーに変化があったとき(即時)
    ・人感センサーに変化があったとき
     (人感検知は、約20秒保持します)
    ・タイマーで、30秒ごとに送信

    ●センサー:
    ・ドアセンサー(マグネットセンサー) ×1
     磁石による開閉の検知
     センサーケーブル長:約30cm

    ・光センサー ×1
     フォトトランジスタによる設置環境の明るさを計測
     ソフトウェアで検知レベルの設定変更可(~約100ルクス)

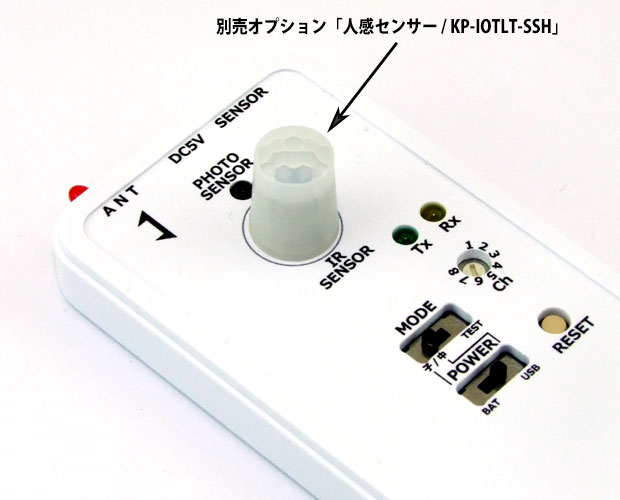

    ・人感センサー(別売オプション) ×1
     人体から放射する赤外線の変化を検知
     1回の検知で約20秒(固定)検知状態を保持します
     ※20秒以上静止すると検知できなくなります。

    <<中継機モード時の仕様>> ※子機の機能はありません
    ●電源電圧:DC5.0V
     (マイクロUSB端子付き モバイルバッテリーなど)
     ※中継機モードは電池では動作しません。
     ※中継機モードの場合は子機の機能は停止します。
      (中継機自体のセンサー情報は送信されません)
    ●動作時電流:平均約20mA
    ●中継数:子機 最大 6
     ※1チャンネル当たり使える中継機数:1台のみ

    【子機 / 中継機モードの共通仕様】
    ●無線部:
    ・無線規格:IEEE802.15.4準拠/周波数帯:2.4GHz
    ・送信出力:9.14dBm/受信感度:-96dBm/チャンネル数 8
    ・通信距離:見通し 50m
     ※通信距離は障害物によって変化します。

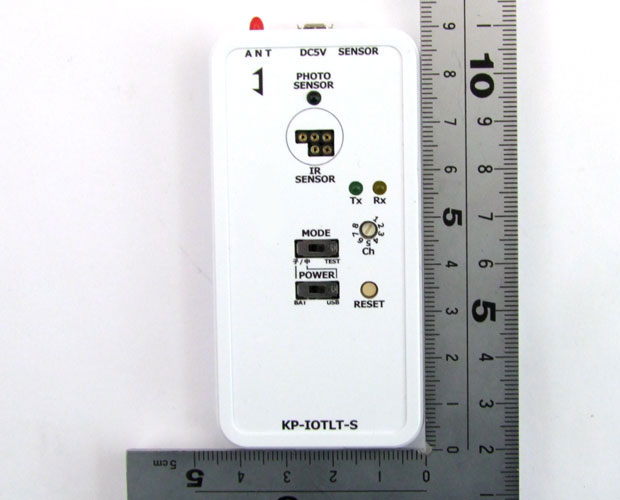

    ●外形寸法:45(W)×90(D)×12(H)mm (突起部を含まず)

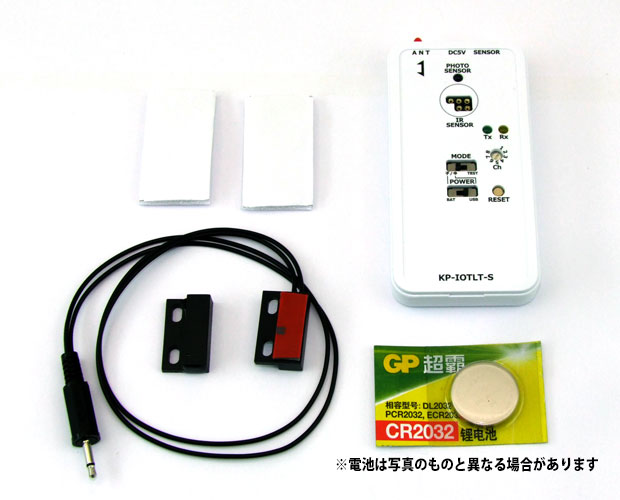

    ●商品構成:
    ・子機(中継機)
    ・マグネットセンサー
    ・センサー用マグネット
    ・マジックテープ 2枚
    ・ボタン電池(CR2032) 1個
