ブランド:共立プロダクツ
共立プロダクツ
製品名:トイレ使用状況表示器【完成品】(親機・子機セット)
型番:KP-IOTLT
カテゴリ:その他・モジュール

関連製品情報>トイレ使用状況表示器用 子機/中継機
関連製品情報>トイレ使用状況表示器用 人感センサー 標準タイプ

この製品をご購入の際は下記バナーよりご購入頂けます。
共立エレショップ amazon
製品概要

配線不要、無線で簡単、トイレ空き室の状況管理!

席を立ってトイレに行ったのにトイレの前に来ると使用中だった・・・ 当製品(子機)を「使用中」か「空き室」か管理したいトイレの個室に設置することで、 離れた場所の親機側でトイレの空き室状態を確認することができ、 人の無駄な動作を省くことができます。

WEBブラウザを使えば、使用中になってからの経過時間や各センサーの状態も確認できるのでトイレ内での事故、照明の消し忘れ確認などにも使用できます。

またトイレの空き室管理だけではなく、
「応接室」が今、使用されているかどうか、
「倉庫」の照明が付いたままになっていないか、
「開放厳禁の部屋」のドアが開いたままになっていないか、
など様々な現場で使用可能です。

使用状態は親機本体のランプの色でも判別できますが、

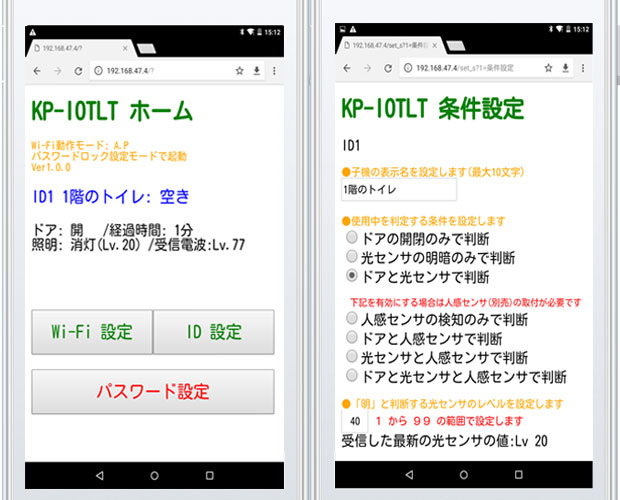

Wi-Fi接続によりWEBブラウザで細かい空き判定条件の設定や
現在の状態を確認することができます。

共立プロダクツ トイレ使用状況表示器解説動画


【製品仕様】

    【親機】
    ●電源電圧:DC5.0V(付属ACアダプターを使用)
     ※マイクロUSB端子付き モバイルバッテリー使用可
    ●動作電流:最大約450mA, 平均約120mA
    ●子機登録数:1~6台
    ●判定モニタLED:2色タイプ 赤色(使用中)、緑色(空き)
    ●無線部:
    ・親機-子機間:(通常動作時、親機は受信のみ)
     - 無線規格:IEEE802.15.4 /周波数帯:2.4GHz
     - 受信感度:-95dBm / チャンネル数 8
     - 通信距離:見通し 50m
     - ※通信距離は障害物によって変化します。

    ・Wi-Fi:
     - 無線規格:IEEE802.11b/g/n
     - 周波数帯:2.4GHz /チャンネル数 14
     - Wi-Fiモード:2種   A.P(アクセスポイントモード)
      STA(ステーションモード)
     - セキュリティ:WPA/WPA2

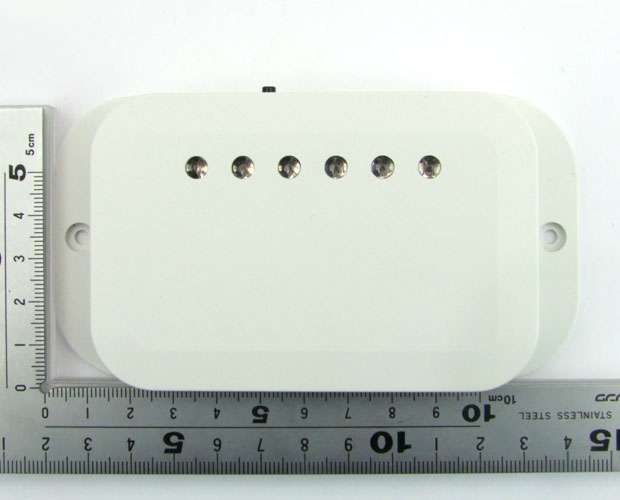

    ●外形寸法:124.3(W)×67.3(D)×22.5(H)mm (突起部を含まず)

    【子機(中継機)】
    <<子機モード時の仕様>>

    ●電源電圧:DC3.0V(ボタン電池 CR2032)
    ●動作時電流:最大約25mA(1ms間)
    ●待機時電流:平均 2μA以下(ドアセンサー閉時)
    ●電池寿命:
    ・人感センサーなしの場合:子機(6ヶ月~12ヶ月)
    ・人感センサーありの場合:子機(~6ヶ月)
    ※ドア開閉、人感センサー検知頻度により変化します

    ●送信タイミング:
    ・ドアセンサーに変化があったとき(即時)
    ・人感センサーに変化があったとき
     (人感検知は、約20秒保持します)
    ・タイマーで、30秒ごとに送信

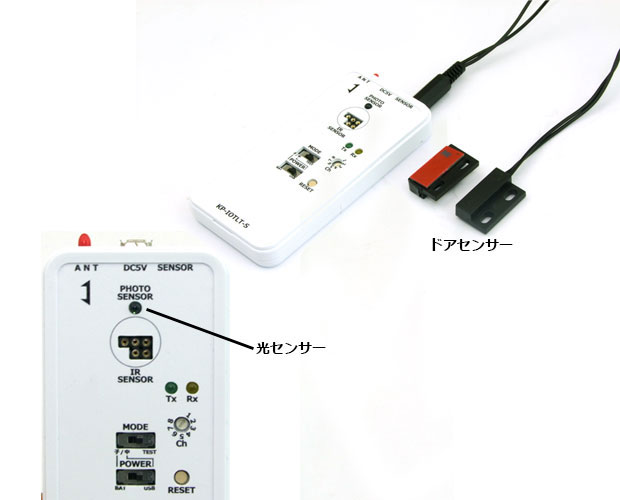

    ●センサー:
    ・ドアセンサー(マグネットセンサー) ×1
     磁石による開閉の検知
     センサーケーブル長:約30cm

    ・光センサー ×1
     フォトトランジスタによる設置環境の明るさを計測
     ソフトウェアで検知レベルの設定変更可(~約100ルクス)

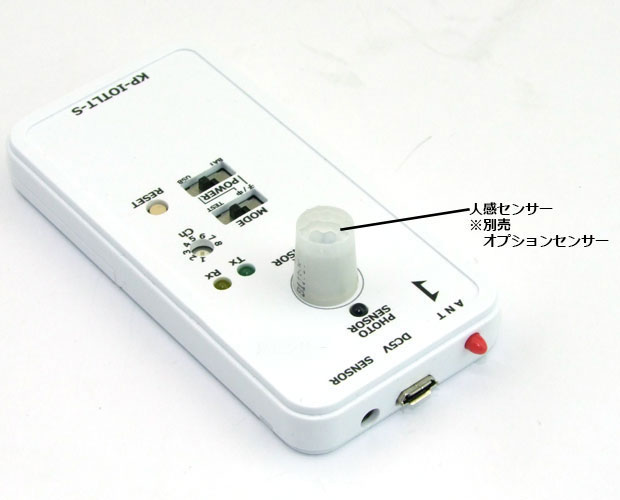

    ・人感センサー(別売オプション) ×1
     人体から放射する赤外線の変化を検知
     1回の検知で約20秒(固定)検知状態を保持します
     ※20秒以上静止すると検知できなくなります。

    <<中継機モード時の仕様>> ※子機の機能はありません
    ●電源電圧:DC5.0V
     (マイクロUSB端子付き モバイルバッテリーなど)
     ※中継機モードは電池では動作しません。
     ※中継機モードの場合は子機の機能は停止します。
      (中継機自体のセンサー情報は送信されません)
    ●動作時電流:平均約20mA
    ●中継数:子機 最大 6
     ※1チャンネル当たり使える中継機数:1台のみ

    【子機 / 中継機モードの共通仕様】
    ●無線部:
    ・無線規格:IEEE802.15.4準拠/周波数帯:2.4GHz
    ・送信出力:9.14dBm/受信感度:-96dBm/チャンネル数 8
    ・通信距離:見通し 50m
     ※通信距離は障害物によって変化します。

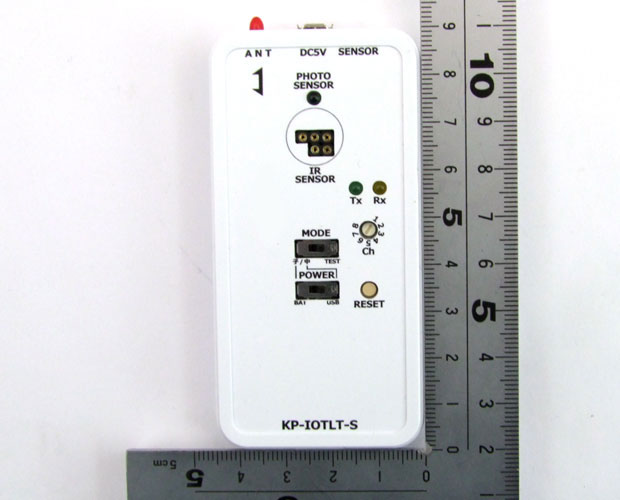

    ●外形寸法:45(W)×90(D)×12(H)mm (突起部を含まず)

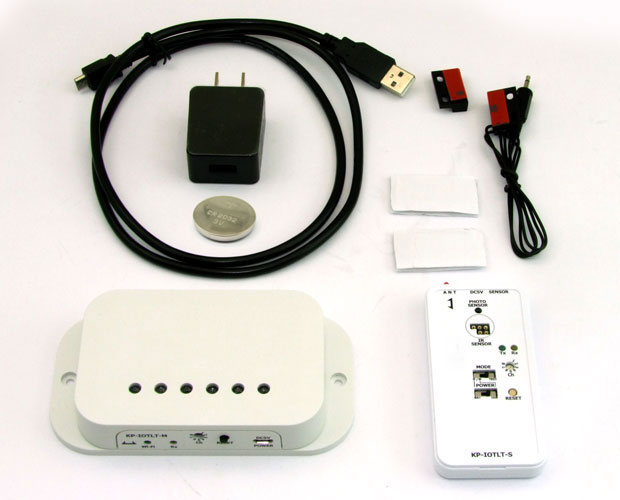

    ●商品構成:
    ・親機
    ・専用ACアダプター
    ・専用ACアダプター用ケーブル
    ・子機(中継機)
    ・マグネットセンサー
    ・センサー用マグネット
    ・マジックテープ 2枚
    ・スタートアップマニュアル
    ・ボタン電池(CR2032)

    【別売オプション】
    「トイレ使用状況表示器用 子機/中継機 / 型番:KP-IOTLT-S」
    子機/中継機を増設する場合はこの商品を別途ご購入ください。
    ●商品構成:
    ・子機(中継機)
    ・マグネットセンサー
    ・センサー用マグネット
    ・マジックテープ ×2枚
    ・ボタン電池(CR2032)

    「トイレ使用状況表示器用 人感センサー 標準タイプ / 型番:KP-IOTLT-SSH」
    人を検知の対象にする場合はこの商品を別途ご購入ください。
    ●商品構成:
    ・焦電型赤外線センサ ×1
