ブランド:ワンダーキット/WonderKit
ワンダーキット

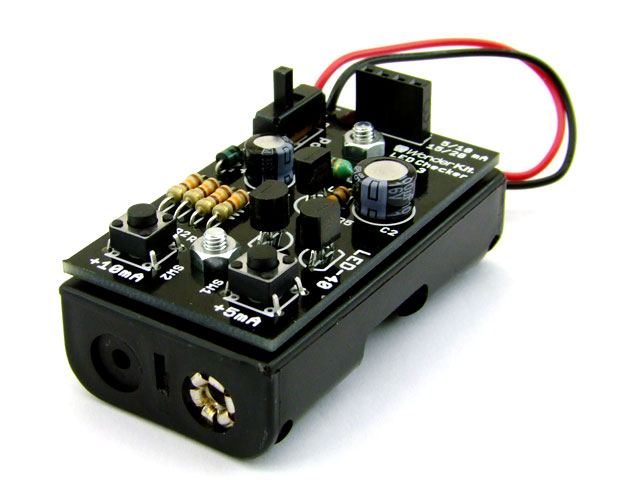

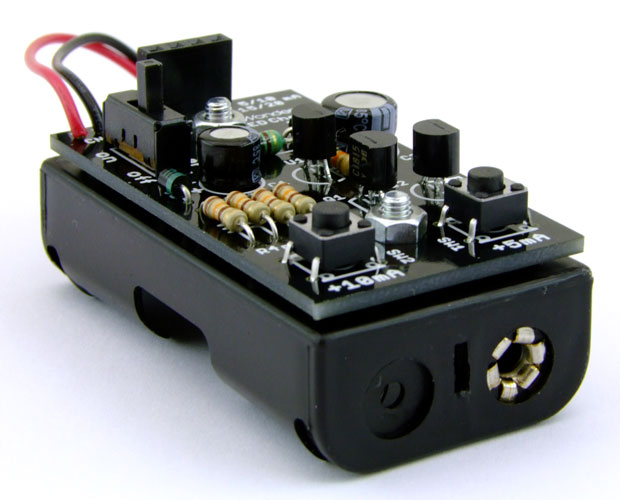

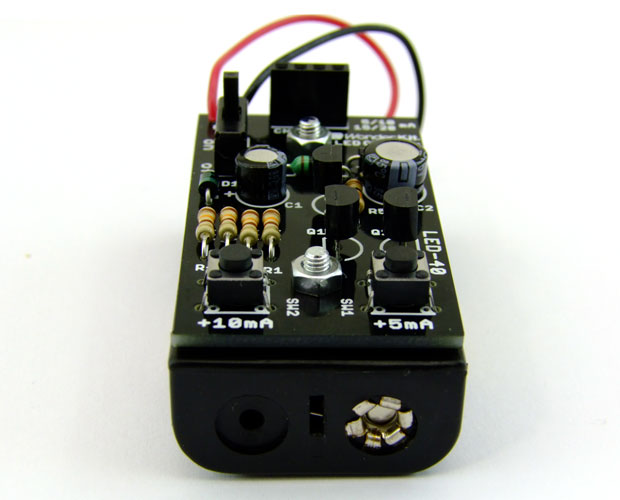

製品名:LEDチェッカー3【キット】
型番:LED-40
カテゴリ:電飾効果
この製品をご購入の際は下記バナーよりご購入頂けます。
共立エレショップ
製品マニュアル
製品概要

明るさ確認に!定電流回路搭載

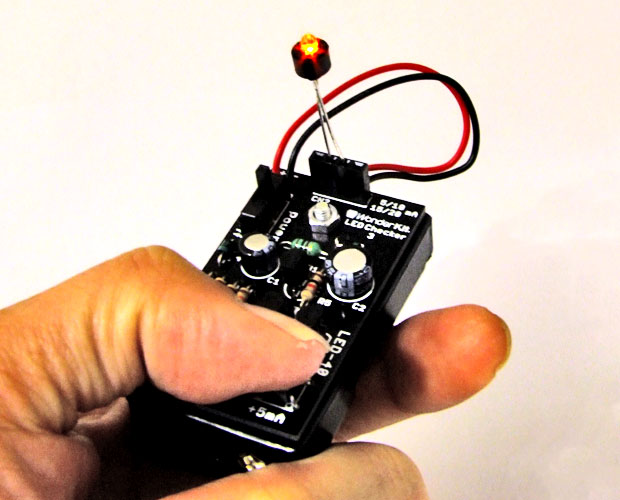

内蔵の定電流回路によりLEDの発光色や特性にかかわらず、一定の電流でLEDの点灯チェックができます。
点灯スイッチの操作により「5mA」「10mA」「15mA」「20mA」の4通りに切り替えできるので、電流と明るさの関係を確認する際に便利です。また、LEDの良否確認や+-極性確認にも役立ちます。
昇圧回路により単3形乾電池またはニッケル水素電池×2本で動作します。

【製品仕様】

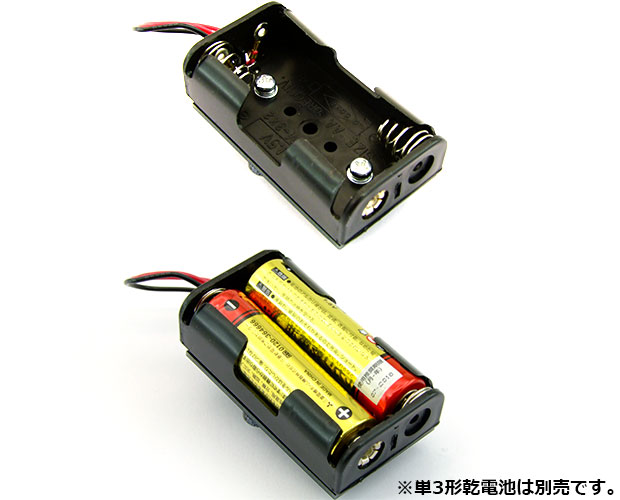

  • 電源:単3形乾電池×2本(アルカリ電池、ニッケル水素充電池など)
  • 電源電圧:標準3.0V(1.8~3.6V)
  • 動作時電流:
    ・アルカリ乾電池:最大約50mA
    ・ニッケル水素充電池:最大約65mA
  • 待機時電流:
    ・アルカリ乾電池:約1mA
    ・ニッケル水素充電池:約1.3mA
  • LEDチェック回路:
    ・定電流回路:1回路
    ・点灯電流:約5mA / 約10mA / 約15mA / 約20mA(スイッチで切り替え)

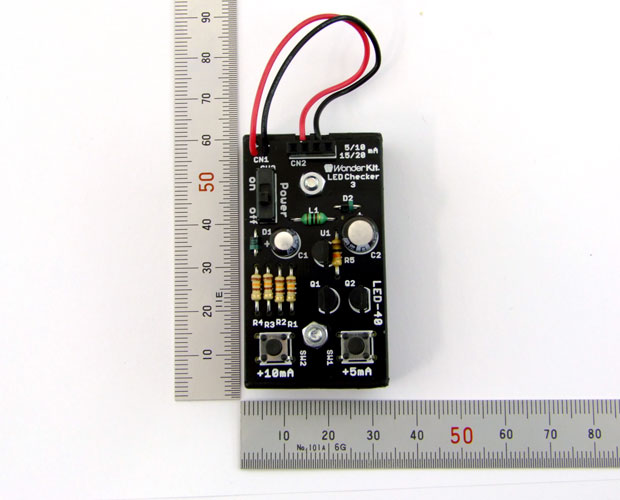

  • サイズ:W32×D57×H30mm
  • 【注意】
    次のような特殊なLEDでは点灯しない、あるいは正しく定電流動作しない場合がありますので
    ご注意ください。
    ・順電圧(VF)が4.5Vを超えるLED(複数素子が直列接続されているものなど)
    ・IC内蔵型LED(自動点滅型LED/キャンドルLED/コントローラ内蔵LEDなど)
