ブランド:ワンダーキット/WonderKit
ワンダーキット
製品名:低電圧オーディオアンプ2【キット】
型番:MA-2073
カテゴリ:工作用アンプ

この製品をご購入の際は下記バナーよりご購入頂けます。
共立エレショップ
製品マニュアル
製品概要

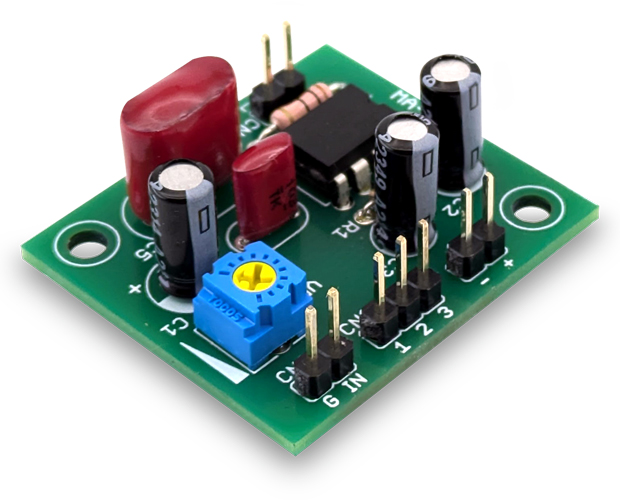

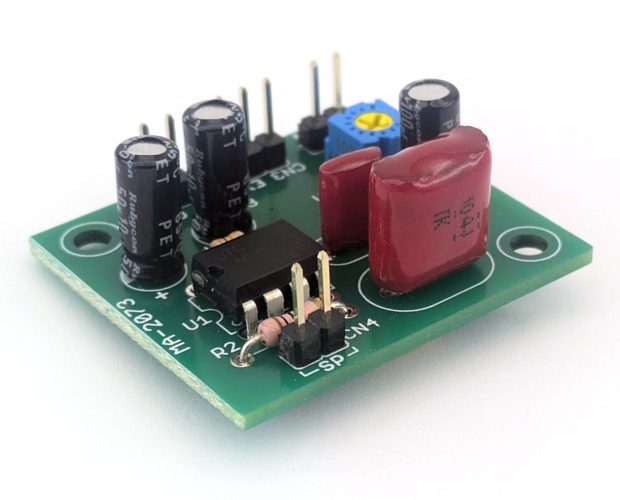

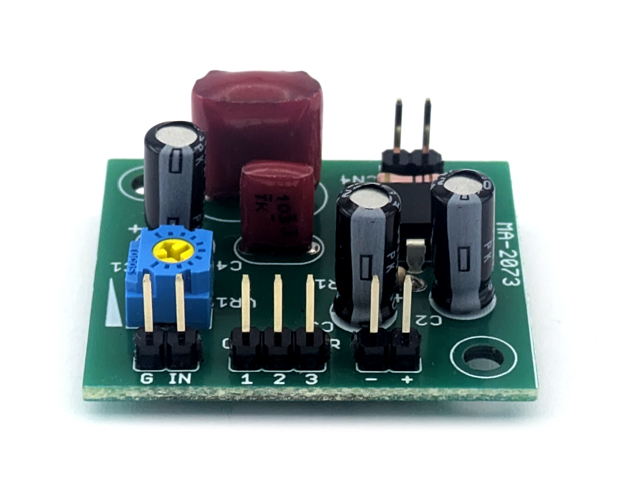

小型スピーカーの駆動に便利なモノラルアンプ

AB級オーディオアンプICを使用した、アルカリ電池2本で動くモノラルアンプです。

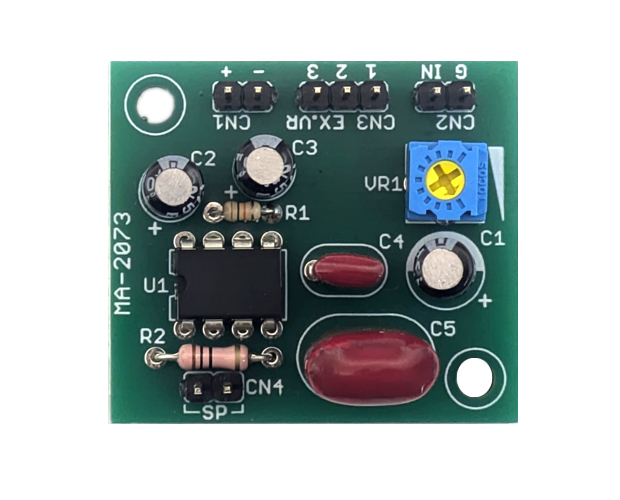

電源、入力信号、スピーカーの3つを基板接続するだけで使用できます。
コンパクトな基板サイズを活かして、アンプ内蔵スピーカーの製作や装置への組み込みにも適しています。

【製品仕様】

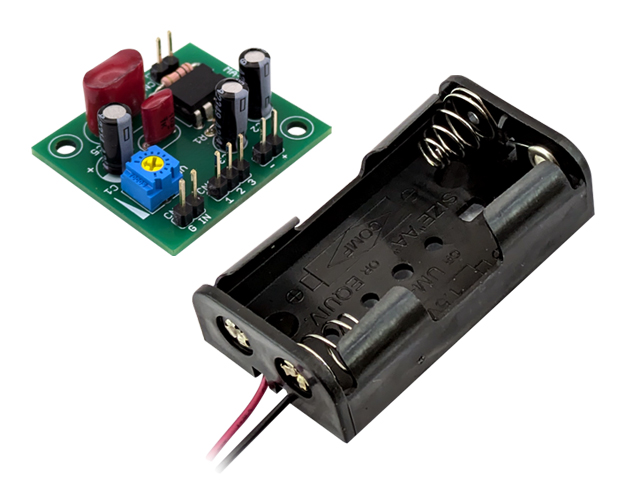

  • 電源電圧:標準DC3~5V(1.8~6V可) 単3形×2本電池ケース付属
  • 入力:ラインレベル / モノラル
  • 出力:スピーカー(4~8Ω)対応
  • 消費電流:最大約500mA
    ・待機時:約10mA
    ・4Ω負荷時最大:約300mA(電源電圧3V) / 約500mA(電源電圧5V)
    ・8Ω負荷時最大:約180mA(電源電圧3V) / 約320mA(電源電圧5V)
  • 最大出力(1kHz THD 10%)
    ・4Ω負荷時:約370mW(電源電圧3V) / 約950mW(電源電圧5V)
    ・8Ω負荷時:約260mW(電源電圧3V) / 約800mW(電源電圧5V)
  • 音量調整:半固定抵抗(VR1・基板上に搭載)または外付け可変抵抗(CN3に接続・別売オプション)

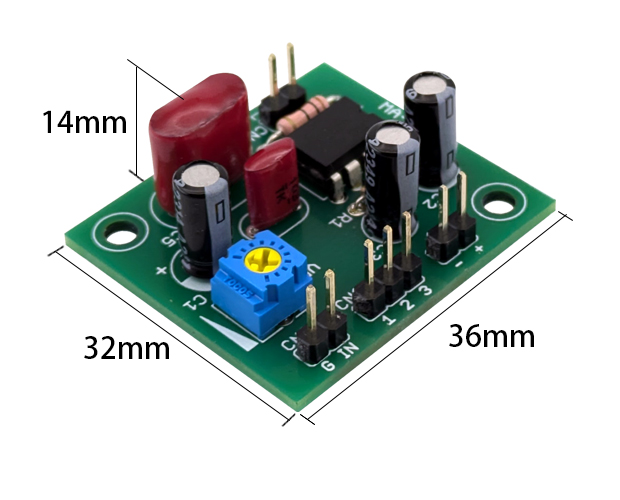

  • 基板サイズ:36(W)×32(D)×14(H)mm
  • ※本基板はモノラルアンプです。
     ステレオスピーカー(左右2台)で使用するには、本基板が2枚必要です。
