ブランド：ワンダーキット/WonderKit

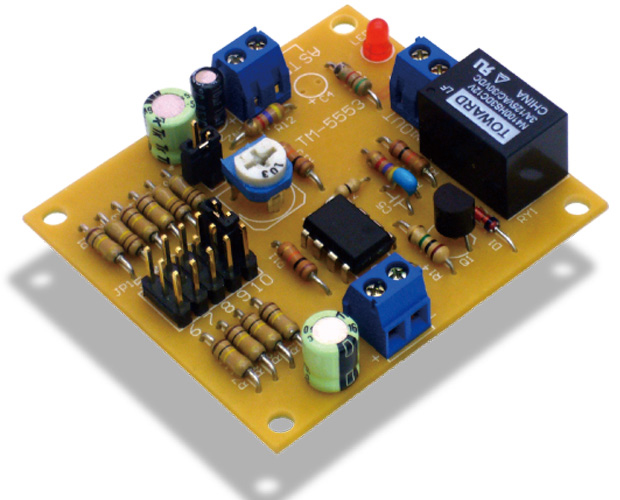

製品名：タイマー基板3【キット】
型番：TM-5553
カテゴリ：タイマー
型番：TM-5553
カテゴリ：タイマー
この製品をご購入の際は下記バナーよりご購入頂けます。
製品マニュアル
定番IC・555を利用したタイマー
タイマーIC・555を使用したシンプルな汎用タイマーです。電源ＯＮ又はトリガ入力（スイッチ接点)でタイマーを開始します。
【製品仕様】
- 電源電圧：DC12V (DC9 ～ 12V 可）
- 動作電流：約 25mA
- 待機電流：約7mA
- リレー定格負荷：AC125V 3A (抵抗負荷)
- リレー接点構成：1c 接点 (出力端子は[COM][NO] のみ)
- タイマー開始 ：２種(トリガ入力で開始、電源ON で開始)
- タイマー時間：1 ～ 10 秒(1秒単位)、10 ～ 100 秒(10 秒単位)
- 基板サイズ：W53×D47.5×H15mm
