ブランド:ワンダーピュア/WonderPure
ワンダーピュア

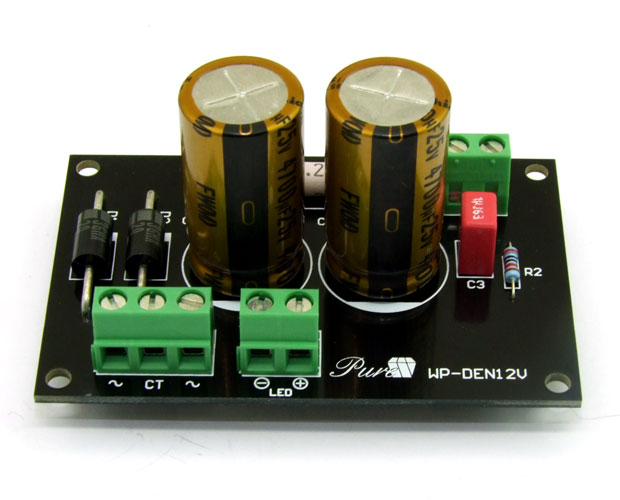

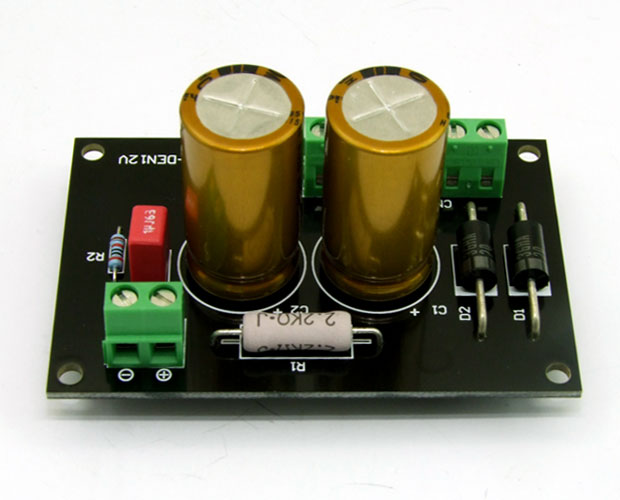

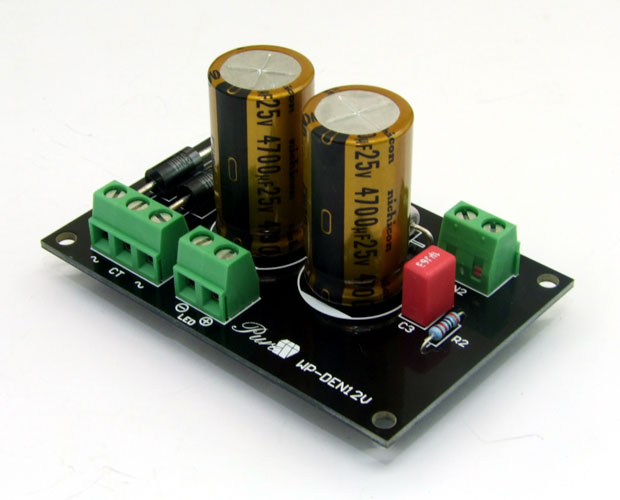

製品名:DC12V仕様パワーアンプ用 高音質電源基板 完成品
型番:WP-DEN12V
カテゴリ:アンプ(アンプ周辺機器)

関連製品情報>トロイダルトランス/HDB-40(L)
関連製品情報>2020デジタルアンプ【基板完成品】
関連製品情報>デジタルアンプ基板完成品

この製品をご購入の際は下記バナーよりご購入頂けます。
共立エレショップ
製品マニュアル
製品概要

両波整流回路を採用したオーディオアンプ向けの音響用電源

「TA2020」や「TPA3116」などを使ったDC12V仕様のパワーアンプに最適な電源基板完成品です。ショットキーバリアダイオードやオーディオ用電解コンデンサーなど高音質パーツを採用したオーディオ専用設計です。アナログ電源ならではの「ソフト&クリアな音」をお楽しみください。

【製品仕様】

  • 出力電圧:DC12.5V / トロイダルトランスHDB-40(L)使用時
  • 出力電流:1.8A(最大) / トロイダルトランスHDB-40(L)使用時

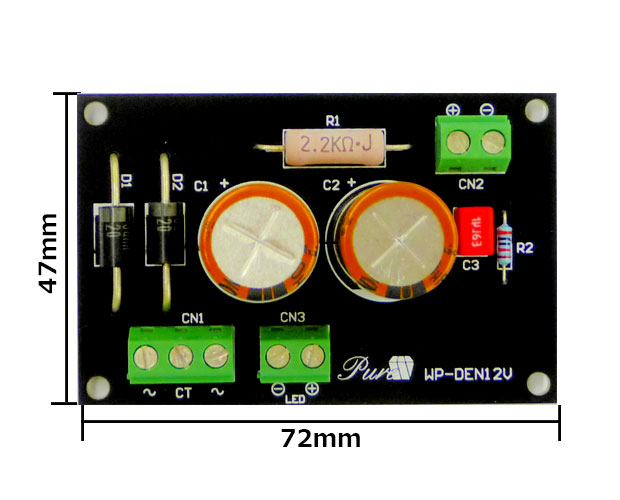

  • 基板サイズ:72(W)×47(D)×32(H)mm

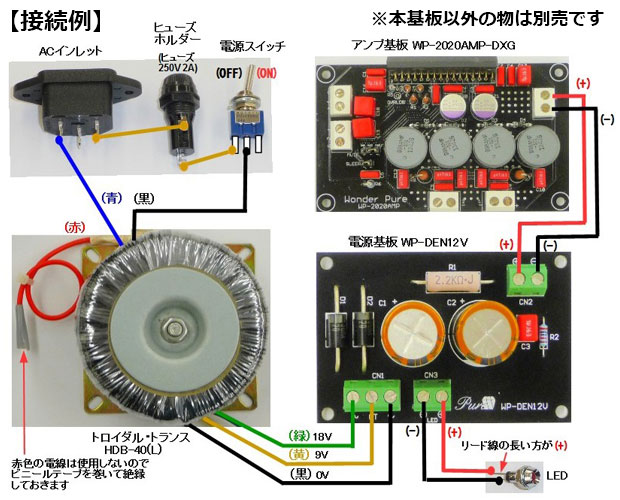

    ※トロイダルトランス / HDB-40(L)が別途必要です
