ブランド:ワンダーキット/WonderKit
ワンダーキット
製品名:16LEDフラッシャー 青色【キット】
型番:LED-16LFB
カテゴリ:電飾効果
この製品をご購入の際は下記バナーよりご購入頂けます。
共立エレショップ
製品マニュアル/製品のWiki
製品概要

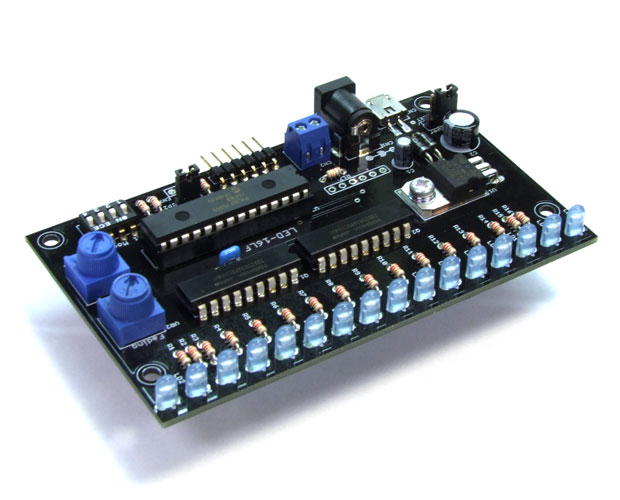

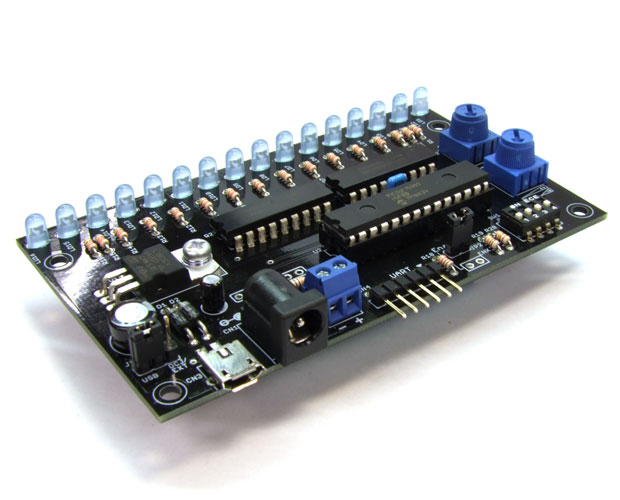

16種のパターンを搭載したLEDフラッシャー基板

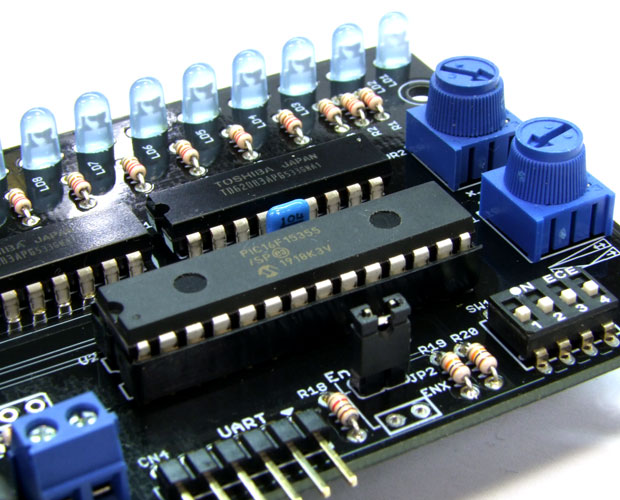

マイコンを使用したデジタル制御のLEDフラッシャーです。

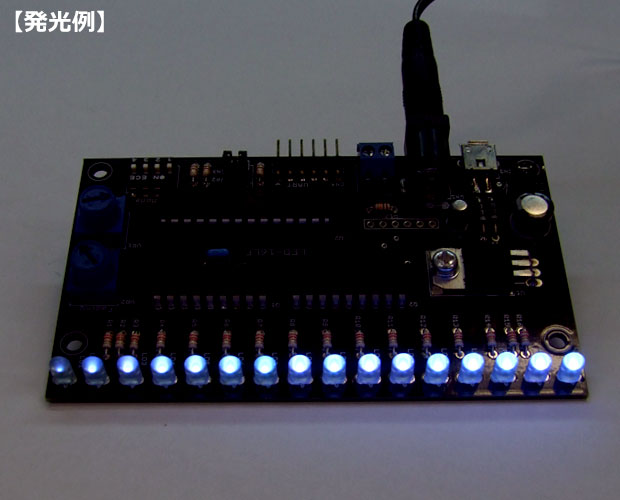

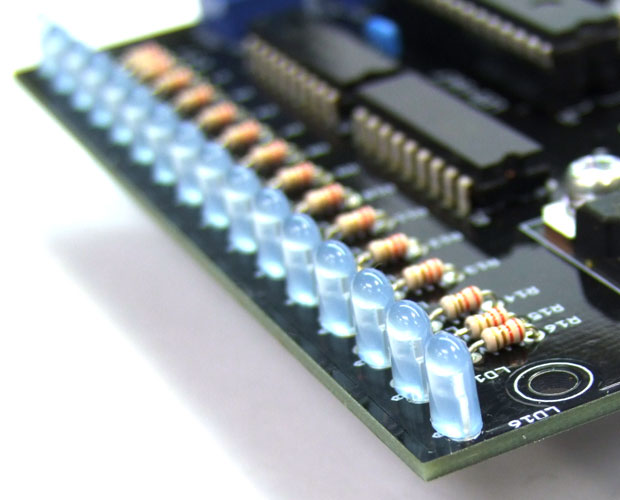

一列に並んだ16個の高輝度タイプのLED(発光ダイオード)が、様々なモードで点灯します。
LED消灯時に少しずつ明るさが低下しながら消灯する、疑似的な残像効果を実現しています。
各モードでは、進行速度や残像効果量などのパラメータを、基板上のボリュームで調節できます。
(調整内容はモードによって異なります)
シリアルポートを使用した数値データによる点灯パターン制御にも対応します。
電源はACアダプタ等の直流電源(9~12V)またはUSB電源(5V)が使用できます。
(電源は付属していません。別途ご用意ください)

共立プロダクツ 16LEDフラッシャー 「点灯モード」デモンストレーション

【製品仕様】

  • 電源電圧:
     ・DCジャック(CN1)/端子台(CN2):DC9~12V
     ・USBコネクタ(マイクロB)(CN3):DC5V
  • 消費電流:動作時最大 160mA(全点灯/最大輝度)
  • LED:単色 青色 16個
  • 点灯モード:16種類(DIPスイッチSW1で選択)
  • 調整ボリューム:2個(VR1,VR2)
  • 制御端子:
    ・点灯制御(JP2/ENX):全体点灯 有効⇔無効
    ・シリアル数値入力(CN4)
     端子形状:6ピンコネクタ、電圧レベル:5V
     通信設定:9600bps、データビット8・パリティなし・ストップビット1
     数値入力形式:2進法、8進法、10進法、16進法

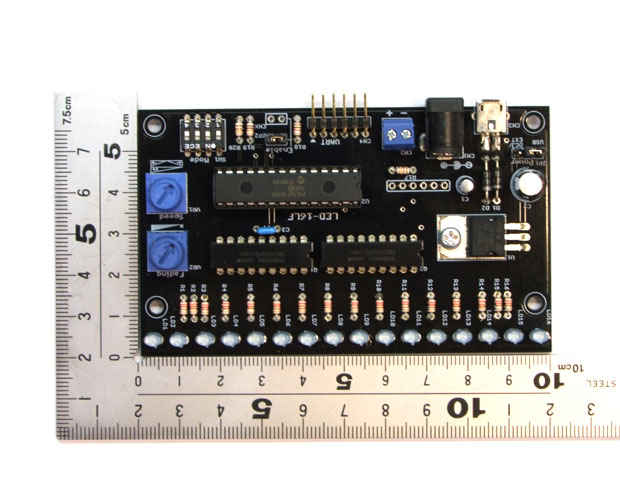

  • 基板サイズ:100(W)×60(D)×12(H)mm(ハンダ面突起含まず)
