ブランド：ワンダーキット/WonderKit
製品名：16LEDフラッシャー 赤色【キット】
型番：LED-16LFR
カテゴリ：電飾効果
型番：LED-16LFR
カテゴリ：電飾効果
この製品をご購入の際は下記バナーよりご購入頂けます。
製品マニュアル

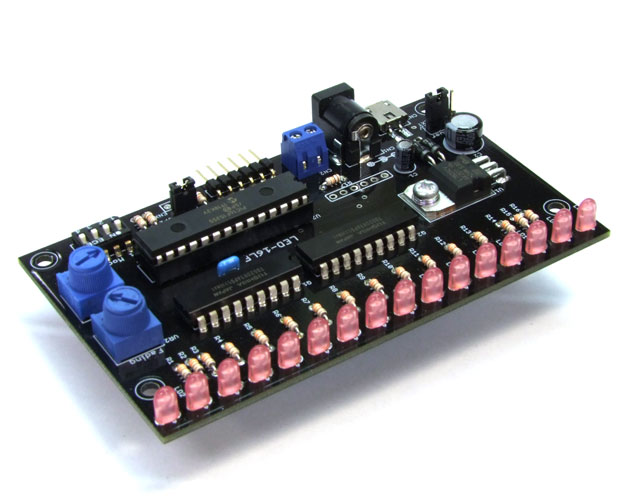

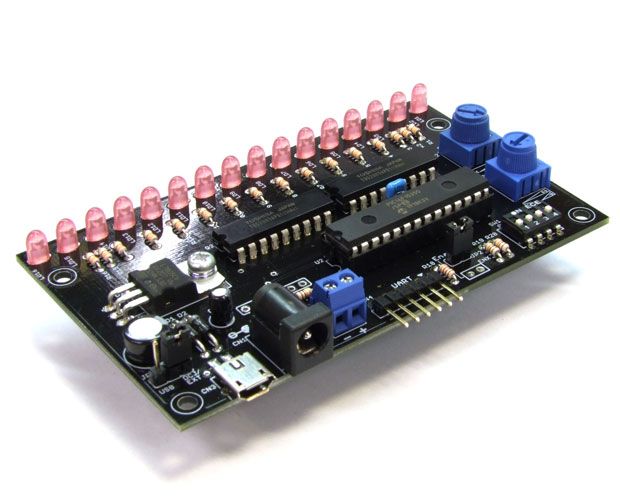

16種のパターンを搭載したLEDフラッシャー基板
マイコンを使用したデジタル制御のLEDフラッシャーです。

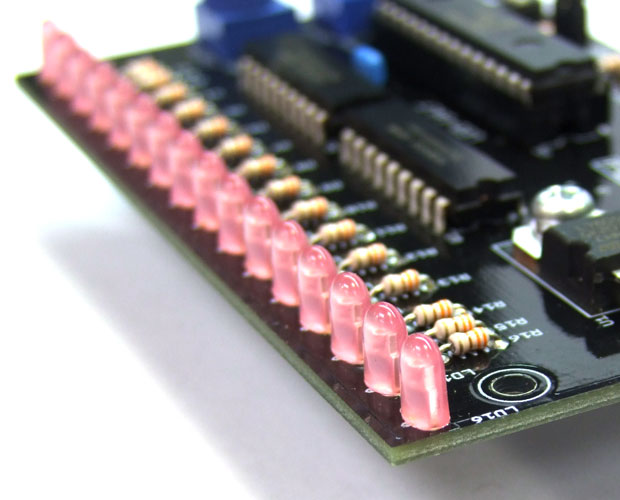

一列に並んだ16個の高輝度タイプのLED(発光ダイオード)が、様々なモードで点灯します。
LED消灯時に少しずつ明るさが低下しながら消灯する、疑似的な残像効果を実現しています。
各モードでは、進行速度や残像効果量などのパラメータを、基板上のボリュームで調節できます。
(調整内容はモードによって異なります)
シリアルポートを使用した数値データによる点灯パターン制御にも対応します。
電源はACアダプタ等の直流電源(9～12V)またはUSB電源(5V)が使用できます。
(電源は付属していません。別途ご用意ください)
共立プロダクツ 16LEDフラッシャー 「点灯モード」デモンストレーション
一列に並んだ16個の高輝度タイプのLED(発光ダイオード)が、様々なモードで点灯します。
LED消灯時に少しずつ明るさが低下しながら消灯する、疑似的な残像効果を実現しています。
各モードでは、進行速度や残像効果量などのパラメータを、基板上のボリュームで調節できます。
(調整内容はモードによって異なります)
シリアルポートを使用した数値データによる点灯パターン制御にも対応します。
電源はACアダプタ等の直流電源(9～12V)またはUSB電源(5V)が使用できます。
(電源は付属していません。別途ご用意ください)
共立プロダクツ 16LEDフラッシャー 「点灯モード」デモンストレーション
【製品仕様】
- 電源電圧：
・DCジャック(CN1)/端子台(CN2)：DC9～12V
・USBコネクタ(マイクロB)(CN3)：DC5V - 消費電流：動作時最大 160mA(全点灯/最大輝度)
- LED：単色 赤色 16個
- 点灯モード：16種類(DIPスイッチSW1で選択)
- 調整ボリューム：2個(VR1,VR2)
- 制御端子：
・点灯制御(JP2/ENX)：全体点灯 有効⇔無効
・シリアル数値入力(CN4)
端子形状：6ピンコネクタ、電圧レベル：5V
通信設定：9600bps、データビット8・パリティなし・ストップビット1

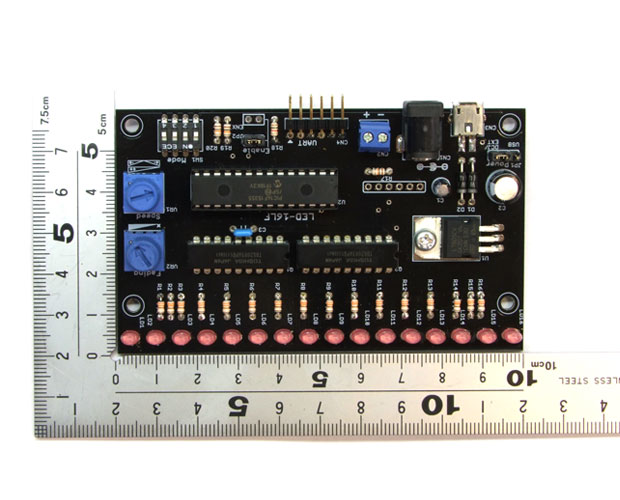

数値入力形式：2進法、8進法、10進法、16進法 - 基板サイズ：100(W)×60(D)×12(H)mm(ハンダ面突起含まず)
