ブランド:ワンダーキット/WonderKit
ワンダーキット
製造終了製品

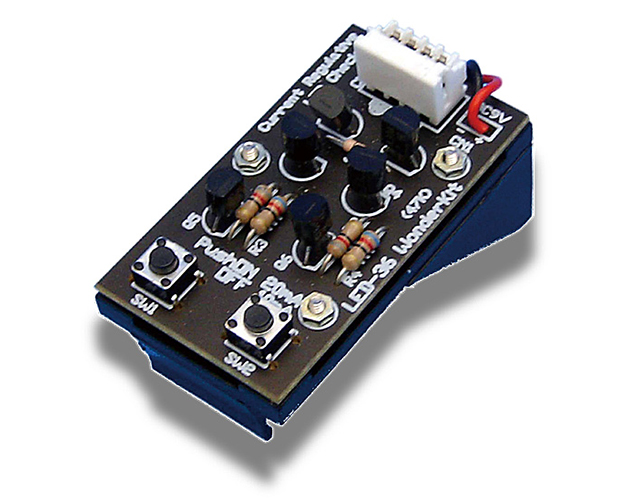

製品名:LEDチェッカー2【キット】
型番:LED-36
カテゴリ:電飾効果
この製品は販売終了しました。
後継製品
製品マニュアル
製品概要

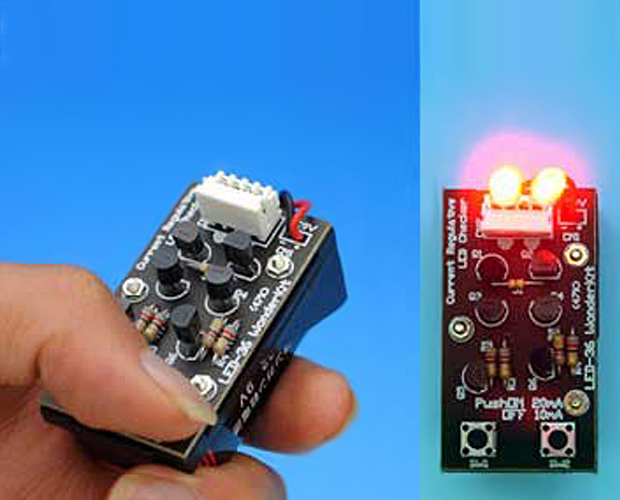

LED の光量や良否の判定に最適

FET、トランジスタを組合せた定電流回路によるLED 点灯チェッカーキットです。
LED に流す電流は10mA と20mA にワンタッチで切替でき、同時に2 個のLED を並べてチェックが可能です。
LED の良否判定、光量比較、発光色比較を行う際に役に立ちます。
定電流回路搭載のためVF( 順方向電圧) の高いLED ( 白色・青色など) もチェック可能です。

【注意】 IC内蔵型LED (自動点滅型・多色自動発光型など)の場合は、LEDが正常に動作しないことがあります。

【製品仕様】

  • 電源電圧:DC9V(006P 型電池)
  • 動作電流:最大40mA(LED 全点灯時)
  • 待機電流:無し
  • 電流切替:スイッチにより10mA→20m 切替
  • 外形サイズ:W30.5×D54.5×H32mm
  • LEDチェック端子:2系統
  • 電流制限機能:2種
    切り替えスイッチによる(10/20mA)
  • ※VF(順方向電圧)の高いLED、白色、青色などのチェックも可能です。但しIC付きLED(自動点滅、多色発光など)の場合は正常に点滅、色切り替えされない場合がありますのでご注意ください。
